WILDEN三寸铝合金气动泵T15系列 大流量气动隔膜泵

WILDEN三寸铝合金气动泵T15系列技术参数

品名：威尔顿气动隔膜泵

型号：T15/AAAAB/BNS/BN/BN/0014

接液部和外压板材质：铝合金

空气腔：铝合金

中间体：铝合金

隔膜材质：丁腈橡胶（红点）

阀球：丁腈橡胶（红点）
介质进口尺寸：3” (76 mm)
介质出口尺寸：3” (76 mm)
空气进口尺寸：3/4” (19 mm)
可通过的大固体颗粒直径：3/8” (9.5 mm)
大吸程：干吸 5.5 m (18.0’)，湿吸 9.5 m (31.0’)
大流量：878 lpm (232 gpm)
大出口压力：8.6 Bar (125 psig)

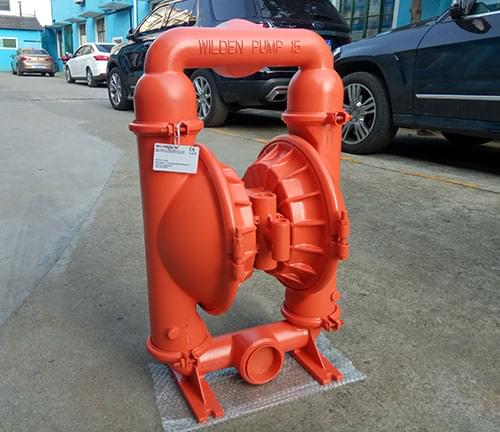

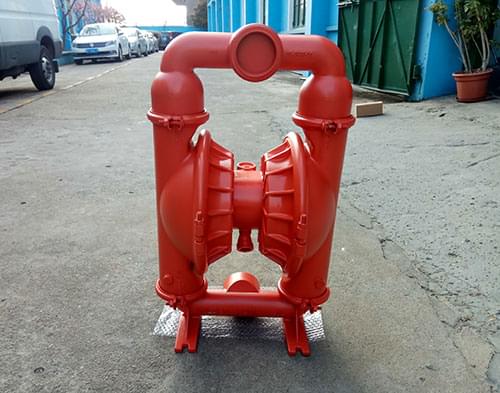

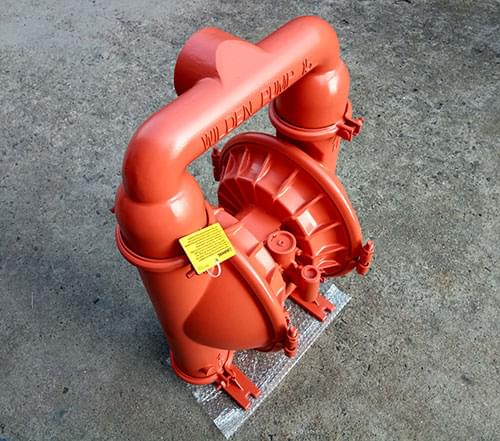

威尔顿T15系列气动隔膜泵

T15 - 76 mm (3")

规格

接液部材质 运输重量

铝合金...................................53 kg (116 lbs)

球墨铸铁..................................91 kg (200 lbs)

弹性体材质

丁腈橡胶、三元橡胶、SaniflexTM 、氯丁橡胶、聚亚胺酯、特氟隆PTFE、氟化橡胶、Wil-FlexTM

非接液部材质

空气腔．．．．．．．．．．．．．．．．铝合金

中间部．．．．．．．．．．．．．．．．铝合金、聚丙烯

空气阀．．．．．．．．．．．．．．．．黄铜

性能参数

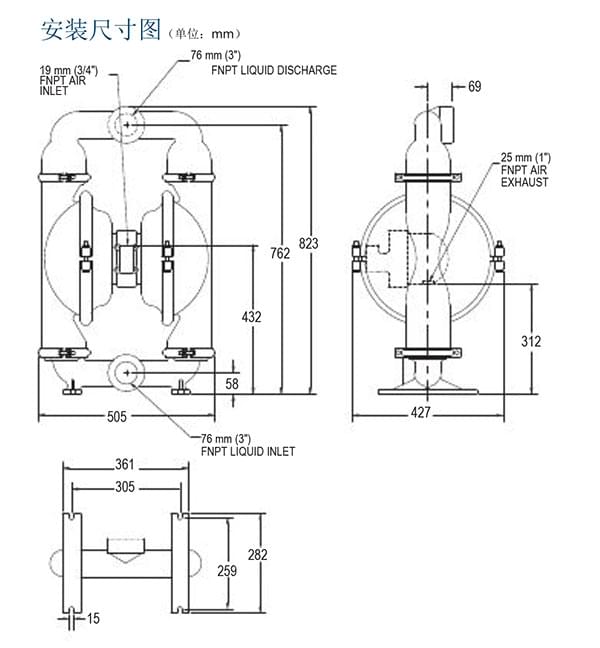

介质进口尺寸...............................3” (76 mm)

介质出口尺寸...............................3” (76 mm)

空气进口尺寸...............................3/4” (19 mm)

大出口压力...........................8.6 Bar (125 psig)

可通过得大固体颗粒直径.......3/8” (9.5 mm)

大流量

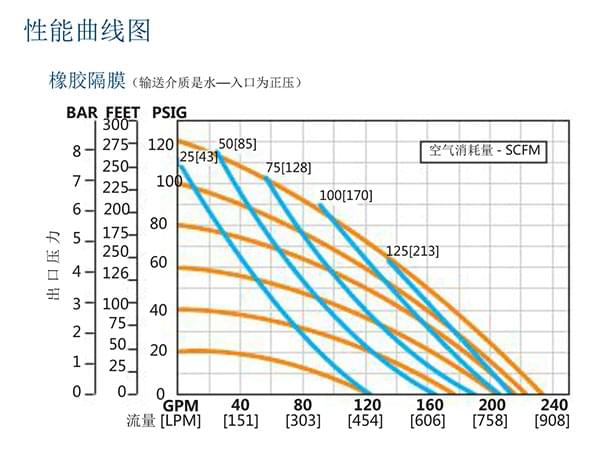

橡胶/热塑性化合物...................878 lpm (232 gpm)

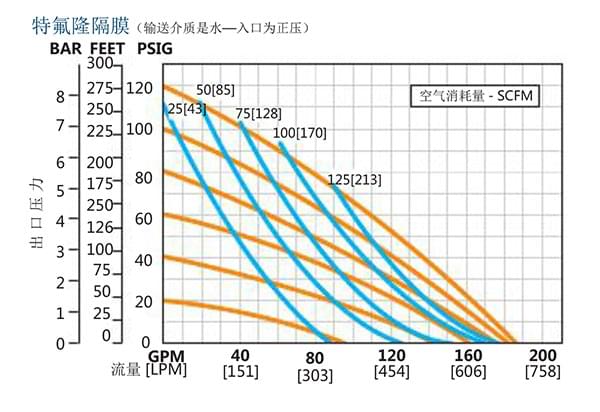

特氟隆PTFE..........................704 lpm ( 186 gpm)

大吸程

橡胶/热塑性化合物..............干吸 5.5 m (18.0’)，湿吸 9.5 m (31.0’)

特氟隆PTFE.....................干吸3.5 m (13.0’)，湿吸8.5 m (28.0’)
