工业循环水旁滤装置

产品说明:

循环水系统运行过程中，尤其是冷却水中会存在大量的悬浮物质。其中由于空气中灰尘杂物的进入，日常加药处理后会造成部分水垢、锈垢、微生物粘泥的脱落、分散，会造成水质的混浊。由于各种杂质在水中溶解度小，用机械过滤的方式去除，因此在系统管路上安装旁流石英砂过滤器可收到良好效果。

设备原理

通过在循环水系统上安装旁滤设备，可以防止系统中末端管路污泥堵塞，并配合加药处理有效地去除系统内的杂质。

技术说明

旁滤流量设计按总循环量的5%~10%设计，(冷却水旁滤量按循环量的10%设计，冷冻水旁滤量按循环量的5%设计),滤速可根据系统水质情况按20~35m/h设计

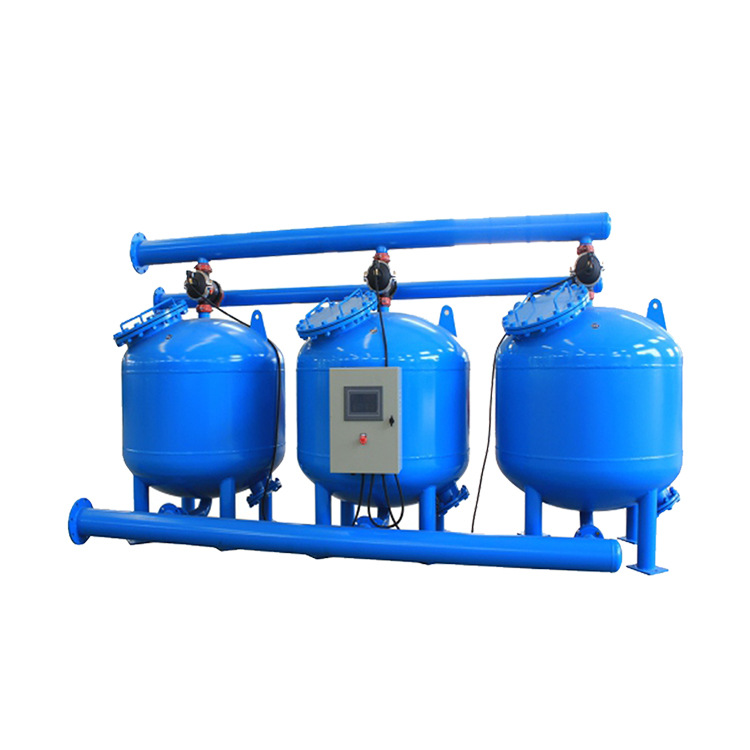

循环水旁滤装置是以石英砂滤料作为介质滤元，水由上而下过滤，该装置一般是由多个标准高速砂缸单元组成，其内部设有独特的布水器和集水器，拥有独特的双向自动冲洗阀，可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗，全自动程序控制。具有反冲洗用水量小，设备安装方便，易于操作等优点。该设备过滤流速快，处理效果好,正常滤速可在40m/h左右，过滤器反冲洗不必设增压泵和反洗泵;反洗历时2-3min，反洗水量<3m3。过滤精度高，杂质过滤精度可在0.10mm以下，出水浊度可小于0.5NTU。过滤系统由标准单元砂缸组成，过滤流量可从30吨/h增至2500吨/h，设备流量大，无需维护。根据不同的用户要求，有立式和卧式两个系列。适用于工业和民用循环水系统的水质处理。

二、工作原理

1.正洗过滤状态

当系统处于过滤状态时,未经过滤的水通过 独特的布水器均匀布水,水以层流状态通过滤器内的填料层 。当水流过填料层时,杂质被截留在填料层内。过滤器底部有多个均匀分布的集水器,将过滤后的水均匀地收集并引出,平流过滤,可以使过滤器在高流速下过滤,仍可达到较好过滤的效果。

2.反洗状态

随着杂质在填料层中不断聚积,内部压头损失将不断增大。当进、出水压头损失达到设定值时,系统将自动激活定压装置使其转换至反洗状态,当此台反洗结束，水力阀改变给水方向从而实现逐台反洗,更便于清洗聚积起来的杂质。

当系统处于反洗状态时,过滤仍然继续,其中要进行反洗的标准单元砂缸不进行过滤,系统中其它标准单元砂缸仍然在过滤。过滤后的清洁水部分用来反洗标准单元砂缸,其余仍送到用户处。反冲洗污水则通过水力阀的反洗排水口被排出。在高速砂缸全自动过滤系统中,特殊的集水器设计可使填料之间填料相互搓洗,提高反冲洗效率,减少所需的反洗水(清洁水),同时反洗时没有跑料现象。一个标准单元砂缸反洗为2分钟,反冲洗结束，标准单元砂缸内部压头损失减小到合理范围,定压装置给出复原信号，水力阀恢复到过滤状态,下一个标准 单元砂缸则准备进入反洗状态。

产品特点

1.体积小、易安装、节省空间;结构紧凑、节省空间;产品防腐性能好、室内外均可安装。

2.设备防腐性能好，适用寿命长。

3.过滤水量大，过滤效果好;过滤流速快，过滤精度高。

4.自动反冲洗：反冲洗由智能控制系统自动识别与控制，无需人工干预。

5.供水不间断;该设备反冲洗时，过滤过程同时进行，系统照常供水。

6.采用独特的布、集水装置。由于该过滤系特的布水系统及分布非常均匀的集水器使得在整个过滤过程水流呈层状流，过滤砂床平面在过滤过程中始终平整，出水水质稳定。

7.采用精制优选石英砂或石榴石作为过滤介质。根据水质情况进行选择，滤料粒径小可0.16mm的均质滤料。

8.长期运转费用低，省电、省水、省维修费用。

适用范围

1.工业用水的过滤，对水质有一定系统要求。如：钢厂氧水、锅炉、热交换器供水的过滤等，可过滤掉水中的杂质，避免管路几喷嘴的堵塞。

2.工业循环水的过滤系统。

3.原水的处理，可对地表河水、湖水、海水、水库水、井水以及城市自来水作为水源的城市小区分质供水等进行过滤，除去水中的砂粒、悬浮物、藻类、有机物等。

4.农业灌溉，尤其适用于高流量、杂质含量好的水源，如农田水利灌溉、公园及高尔夫球场上草坪的灌溉等。

5.食品加工工业用水，造纸行业，电厂工业循环水的处理等，工业及用纯净水的预处理。工业生产水的再循 环、工业废水处理。

6.水产业、游泳及水上乐园等行业。

设计参数

1. 工作温度：3～70℃;

2. 运行流速：35～50m/h;

3. 工作压力：0.35～0.5MPa;

4. 水反洗强度：10～14L/㎡.s;

5. 反洗历时：2～3min;

6. 滤层填充高度：400mm;

7 反冲洗形式：水冲洗;

8. 运行方式： 自动;

9 选用材质： 碳钢，304，316，316L不锈钢;

10 . 过滤精度： 进水浊度≤40mg/L,出水浊度≤5mg/L;

附：如需详细资料另提供或电话咨询!

循环水旁滤过滤器

循环水旁滤过滤器并不是将循环水旁滤过滤器安装在总循环管路上，将所有的循环水过滤一遍，而是在总循环管路上引出一部分循环水过滤，循环水旁滤过滤器是通过逐步多次的循环截留，将系统内的杂质过滤，通过反冲洗，将杂质过滤排出水体循环系统

工作原理及作用

通过在循环水系统上安装循环水旁滤过滤器，可以防止系统中末端管路污泥堵塞，并配合加药处理可以更有效地去除水体循环系统内的杂质。循环水旁滤过滤器，可以大大减少循环水的排放量，真正达到节能减排，降低运行成本。

循环水系统运行过程中，尤其是冷却水中会存在大量的悬浮物。其中由于空气中灰尘杂物的进入，日常加药处理后会造成部分水垢、锈垢、微生物粘泥的脱落、分散，造成水质的混浊。由于各种杂质在水中溶解度很小，很容易用机械过滤的方式去除，因此在系统管路上安装循环水旁滤过滤器可收到良好效果。

使用范围

适用于空调循环水系统、工业循环冷却水系统、工业循环冷冻水系统等。
