潜水排污泵

产品概述

潜污泵采用半开式或超级涡流式自由叶轮设计, 可用于各种工业和建筑楼宇应用。这些泵由铸铁和高铬不锈钢等耐磨材料制成。 这些材料确保了正常运行。

DPK泵安装有2极电机，功率在 0.75 kW到22.0 kW之间。

DPK.V泵安装有2极和4极电机，功率在1.5 到7.5 kW之间。

DPK泵的自由通道为10-20 mm。 DPK.V泵的自由通道为65-80 mm。

泵有两种安装类型：

• 独立潜水式安装

• 在自动耦合系统上的潜水安装。

应用

DPK泵一般用于泵送以下液体：

• 下水道排水

• 地表水

• 地下水

• 含水的研磨剂。

DPK.V泵一般用于泵送以下液体：

• 废水

• 已筛滤的污水。

常见应用场合： 矿区、建筑设备、地下车库、建筑工地、低洼处的雨水集蓄点、加工厂。

结构特点

DPK泵的油腔中有一个双机械密封，确保无故障运行。

功率不超过2.2kW的DPK泵都带有一个环形底座。

功率大于等于3.0kW的DPK泵都不带环形底座。

DPK.V泵不带环形底座。

这些泵的环形底座、弯管或自动耦合装置必须作为配件进行订购。

泵可以单独安装也可以集成到多泵设施当中。

如需要，可将叶轮直径缩小以匹配特定的工况点。

出口连接

标准配置下，DPK泵不带有出口连接。 可根据要求提供各种出口连接。 泵出口类型可选择自动耦合装置 （ADC-T）出口弯管。

DPK

• 防水线缆入口可以防止水进入到电机中。

• 对于功率为19和22 kW的DPK泵，三芯线缆入口系统配有一个带环氧树脂隔膜的橡胶环和一个橡胶盖，确保防水运行。

• 传感器无需额外的线缆

• 双金属热敏开关用于电机过热探测

• 密封传感器对电机外壳是否有液体泄漏进行持续监测，以下型号除外：

DPK.x.x.075.x.x

DPK.x.x.15.x.x

DPK.x.x.22.x.x

DPK.x.x.30.x.x

DPK.x.x.37.x.x

• 球墨铸铁叶轮，具备卓越的性能和稳定性

• 双机械轴封 （SiC-SiC）重负荷应用

• 高效电机具备卓越、稳定的性能，运行成本低。

DPK.V

• 超级涡流式叶轮采用无堵塞设计，非常适合用于含有大量固体、纤维或含气体污泥的液体

• 防水线缆入口可以防止水进入到电机中。

• 传感器无需额外的线缆

• 双金属热敏开关用于电机过热探测

• 密封传感器对电机外壳是否有液体泄漏进行持续监测，以下型号除外：

DPK.V.65.80.15.X.X

DPK.V.65.80.22.X.X

DPK.V.80.80.37.X.X

• 球墨铸铁或不锈钢叶轮，具备卓越的性能和稳定性

• 双机械轴封 （SiC-SiC）重负荷应用

• 高效电机具备卓越、稳定的性能，运行成本低。

产品选择

订购泵

在订购泵时，需要考虑以下因素：

• 泵型

• 定制变型 （选项）

• 配件

• 控制器

• 安装类型和出口连接类型。

水泵

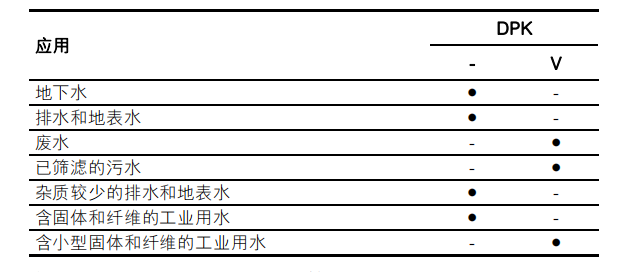

使用下表来确定最适合您需求的泵类型。 表格仅作为指导。

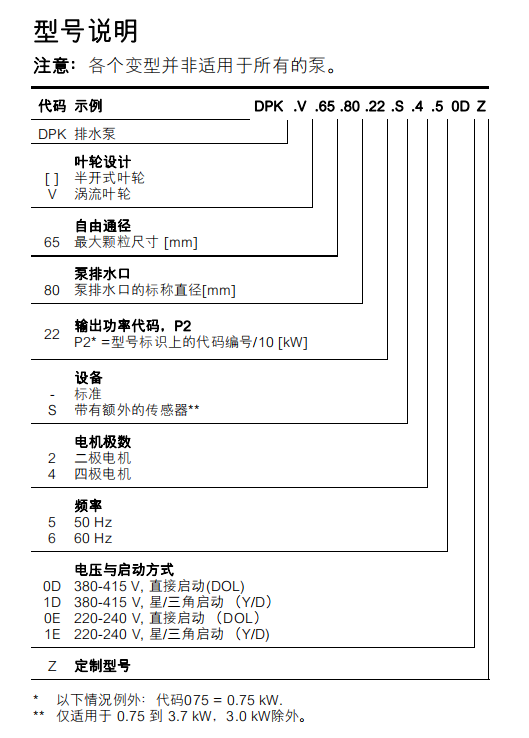

在选择泵类型时，可以参考上述型号说明，产品范围来确定最适合您需求的泵。 下面的列表是对您订购该泵时将会收到的产品的详细描述：

根据型号说明中指定的泵

• 10 m线缆

• 涂漆： NCS S9000-N (黑色), 光泽代码35, 厚度100μm

• 双金属热敏开关用于电机过热探测

• 密封传感器对电机外壳是否有液体泄漏进行持续监测，以下型号除外：

DPK.x.x.075.x.x

DPK.x.x.15.x.x

DPK.x.x.22.x.x

DPK.x.x.30.x.x

DPK.x.x.37.x.x

• 根据ISO 9906:2012 等级3B进行测试。

如果订购功率不超过2.2kW的DPK泵，则产品会随附一个环形底座用于独立式安装。 功率大于等于3.0kW的DPK泵都不带环形底座。 这些泵的环形底座、弯管或自动耦合装置必须作为配件进行订购。

注意：标准配置下，DPK泵不带有出口连接。 如果需要安装连接器，可以订购一个适配器，例如符合DIN或JIS-ANSI标准的出口弯管。 见第62页上的配件。

定制变型

可以根据具体的要求对泵进行定制。 许多泵功能和选项都可进行定制，例如电压、线缆长度和特殊材料。

配件

根据安装类型的不同，可能需要使用到配件。

注意：订购的配件不会在出厂时进行安装。

监测装置和控制器

可提供以下监测装置和控制器：

• GU01 (控制系统)

• GU02 (控制系统)

• LC/LCD 108，带浮动开关

• LC/LCD 110，带水位电极。
