米顿罗机械隔膜计量泵
• 冲程在静态及动态条件下均可调节
• 大液体温度40℃*
• 稳态精度：±2%
• 大吸程：3m水柱*
• 大吸入压力：20m水柱
• 可选双隔膜泵头结构
• 建议维护周期：≤1.0MPa4000h
≤0.7MPa8000h
自动控制方式选择
•电动冲程控制器
接受外部控制信号，调节计量泵冲程长度，
从而改变计量泵输出流量。
G系列计量泵选择HE型。其中GB系列可选ECC防爆型。
•变频控制器
接受外部控制信号，调节计量泵冲程速度。
供电：380V/50Hz三相/220V/50Hz单相
控制信号：4~20mA
•电机开关控制器（VARIPULSE）
反用于GM系列计量泵，用于控制三相电机，
改变冲程频率，从而调节计量泵输出流量。
V型-与计量泵一体式安装，VR型-与计量泵分体式安装
电动冲程控制器技术参数 | ||
类型 | HE | ECC（GB） |
供电 | 220V±10%,50/60Hz | |
控制信号 | 4~20mA | |
防护等级 | IP65 | NEMA4 |
反馈信号 | 4~20mA | 4~20mA |
功耗 | 20VA | N/A |
环境温度 | -10℃~+40℃ | -40℃~+50℃ |
输入阻抗 | 120Ω | 250Ω |
输出负载 | 100~500Ω | N/A |
执行时间 | 0~/150S | 0~/180S |
防爆等级 | 无 | 1区、I级B、C和D组 |
润滑油
泵型 | 容积 | 环境温度<-5℃ | 环境温度≥-5℃ |
GB | 3L | 美孚600XP68 | 美孚600XP220 |
GM | 0.8L | 美孚600XP68 | 美孚600XP220 |

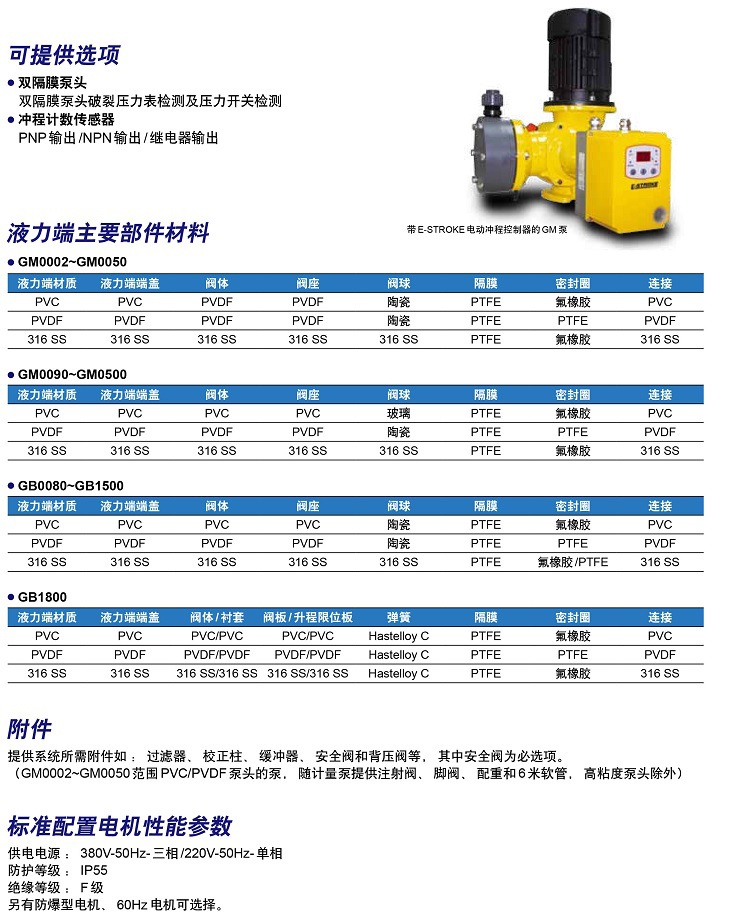

泵头过流部件材质
泵头材质 | 阀体 | 阀座 | 阀球 | 隔膜 | 密封圈 | 进出口连接 | ||
GM0002~GM0050 | ||||||||
PVC | PVDF | PVDF | 陶瓷 | PTFE | 氟橡胶 | PVC | ||
PVDF | PVDF | PVDF | 陶瓷 | PTFE | PTFE | PVDF | ||
316SS | 316SS | 316SS | 316SS | PTFE | 氟橡胶 | 316SS | ||
GM0090~GM0500 | ||||||||
PVC | PVC | PVC | 玻璃 | PTFE | 氟橡胶 | PVC | ||
PVDF | PVDF | PVDF | 陶瓷 | PTFE | PTFE | PVDF | ||
316SS | 316SS | 316SS | 316SS | PTFE | 氟橡胶 | 316SS | ||
GB0080~GB1500 | ||||||||
PVC | PVC | PVC | 陶瓷 | PTFE | 氟橡胶 | PVC | ||
PVDF | PVDF | PVDF | 陶瓷 | PTFE | PTFE | PVDF | ||
316SS | 316SS | 316SS | 316SS | PTFE | 氟橡胶/PTFE | 316SS | ||
GB1800 | ||||||||
泵头材料 | 阀体/衬套 | 阀板/升程限位板 | 弹簧 | 隔膜 | 密封圈 | 进出口连接 | ||
PVC | PVC | PVC | 哈氏合金C | PTFE | 氟橡胶 | PVC | ||
PVDF | PVDF | PVDF | 哈氏合金C | PTFE | PTFE | PVDF | ||
316SS | 316SS | 316SS | 哈氏合金C | PTFE | 氟橡胶 | 316SS
| ||
特点： | |
| •平滑脉冲设计，无冲击 | •冲程在静态及动态条件下均可调节 |
| •多种材质及泵头结构可选 | •可选配电动冲程控制器 |
| •机械驱动PTFE膜片 | •液体温度40 ℃＊ |
| •手动/ 自动冲程调节可选 | •稳态精度±2% |
| •吸程4m水柱＊ | |
•可选配电机控制器实现外部信号自动 控制，•吸入压力：20m 水柱 | |
•可选双隔膜泵头结构 | |
| •建议维护周期：≤1.0MPa 4000h | |
| ≤0.7MPa 8000h | |
VARIPULSE电机控制器技术参数
供 电：220V(±10%)/50HZ 单相 电机功率：0.09~0.75KW 防护等级：IP55 环境温度：-20~40℃ 故障指示：现场指示 无源触点输出（250V/1A） 控制方式1：模拟信号控制 控制输入信号：4~20mA 输 入 阻 抗：250欧姆 冲程频率调节：0~144spm | 控制方式2：手动电位器调节 调节范围：6~144spm 控制方式3：脉冲信号控制 控制输入信号：无源触点或 开路集电极信号 脉 冲 频 率：Max. 144脉冲/min (1个脉冲＝一个冲 程的排出量) 适用计量泵：GM0010, GM0050 GM0170,
GM0240 GM0330, GM0400 | |
注：配VARIPULSE控制的计量泵须装配传感探头。 冲程频率为144spm的计量泵可适配VRIPULSE控制器。 警示！选择本系列计量泵应用时，推荐在泵出口管路上选择安装泄压阀，详见计量泵系统附件（典型配置图）。 | ||
