分体式超声波液位差计

本仪器包含多项自研的专利技术，拥有全新的信号处理技术，

具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便、

读数简捷等特按，广泛应用于石油、化工、水处理、水利、钢铁、

煤矿、电力以及食品加工等行业，适用酸、碱、盐、防腐、高温、

防爆等各种领域。

    本仪器可通过4~20mA或RS485（Modbus协议）连接到

各种DCS系统中，为工业的自动化运行，提供实时的液位数据。

超声波液位差计具有如下特按：

l 稳定可靠

我们在电路设计时从电源部分起就选用高质量的模块、

关键元器件的采购选择高稳定可靠的器件，完全可以直接

替代国外进口仪表。

l 专利技术

 专利的声波智能技术软件可进行智能化回波分析，无需任

何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。

l 精度高

我公司拥有的声波智能专利技术，使超声波液位差计

的精度大大提高，液位精度达到±0.3％，能够抗各种干扰波。

l 故障率低、易安装、易维护

本仪器是一种非接触式仪表，不跟液体直接接触，因此故障率

较低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表

标定。

l 多种防护

仪表的防护等级达到IP65；所有的输入、输出线均具有防雷、

防短路的保护功能。

技术指标及选型代码

  仪表安装方式

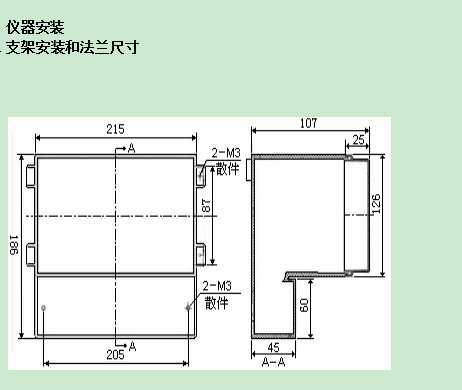

       仪表安装：在需安装仪表的地方固定L型支架，用螺丝将液位仪固定在支架上。

       换能器（探头）安装：

       1、探头上是四分或六分外螺纹，可和PVC管或铁管直接连接。

       2、也可将法兰固定在板或支架上，然后将探头固定在法兰上。

  仪表安装原则

       1）换能器发射面到最低液位的距离，应小于选购仪表的量程。

       2）换能器发射面到最高液位的距离，应大于选购仪表的盲区。

       3）换能器的发射面应该与液体表面保持平行。

       4）换能器的安装位置应尽量避开正下方进、出料口等液面有剧烈波

          动的位置。

       5）若池壁或罐壁不光滑，仪表需离开池壁或罐壁0.5m以上。

       6）若换能器发射面到最高液位的距离小于选购仪表的盲区，需加装

          延伸管，延伸管需和液面垂直，内壁要保持光滑。

   安装注意事项

      1）仪表外壳最好与大地可靠相连。

      2）电线、电缆保护管，要注意防止积水过多。

      3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，最好在

         仪表的进出线端另外安装专用的防雷装置。

      4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出

         仪表的工作要求时，最好在液位仪周围加设防高、低温装置。

 仪表接线

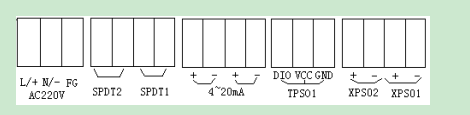

拧开后盖即可看见仪表的接线板，如下图所示：

接线柱说明：

额定电压：AC220V，两路继电器信号输出，两路4～20mA电流输出，XPS01：+：接高频线，－：接屏蔽线，XPS02：+：接高频线，－：接屏蔽线，

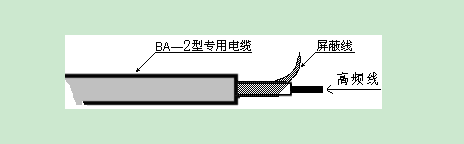

BA-2二芯专用电缆说明：

探头1接线：

           高频线接XPS01的＋；

           屏蔽线接XPS01的－；

          探头2接线：

           高频线接XPS02的＋；

           屏蔽线接XPS02的－；

          探头1、探头2选择说明：

         在此套表两个探头中随意挑选一个为探头1，另外一个就为探头2

         注意：

          1）BA－2专用电缆的长度应（分体机专用）  ≤50米。

          2）超声波液位仪到控制室的电流输出距离应  ≤1200米。

          3）给DC24V电源上电前后，请仔细检查电源的极性，注意不要

             接反。

          4）仪表使用DC24V时，在仪表上电后，仪表电源输入端的电压

             不低于21V。

          5）4～20mA输出线的最大负载应小于500欧姆。

仪表调试说明

仪表出厂时各项指标经过严格测试，用户只需在现场进行简单

设置即可满足现场测量条件。

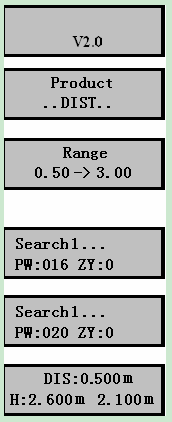

仪表界面显示说明：

1） 仪表上电后，液晶显示软件版本。

2）仪表为液位差计。

3）仪表的量程

表示仪表盲区为0.5米，量程为3

米，察看仪表安装是否符合要求。

4）搜索液位1

PW和ZY数字快速变化。

5）搜索液位2

6）当搜索到液位后，液晶显示如图，

表示液位1为2.600m，液位2为

2.100m，液位差为0.500m。

键盘说明：

     键盘由4个键组成，按击按键，仪表可进入参数设置

 状态。键盘介绍如下：

        【Mode】：模式键。在仪表正常工作时，按击该键

可进入参数设置菜单；在菜单中，按击该键，则可

退出本级菜单，退回到上一级菜单。

        【▲】：上翻键和加法键。在菜单中，该键做上翻键用；在更改数

     据时，该键做加法键用。

        【▼】：下翻键和减法键。在菜单中，该键做下翻键用；在更改数

据时，该键做减法键用。

        【OK】：确认键和移位键。在菜单中，该键做确认键用；在更改

数据时做后移键用。

        输入参数时，闪动的数字为当前可更改的数字。按▲/▼键闪动的

数字会增/减，按OK键闪动光标会移到下一数字上。当闪动光标

在最后一个数字上时，按击OK键，闪动的光标会跳到第一个数

字上去。

菜单说明

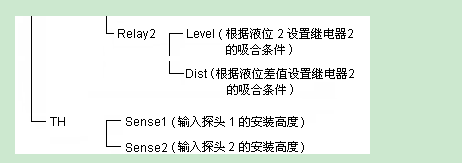

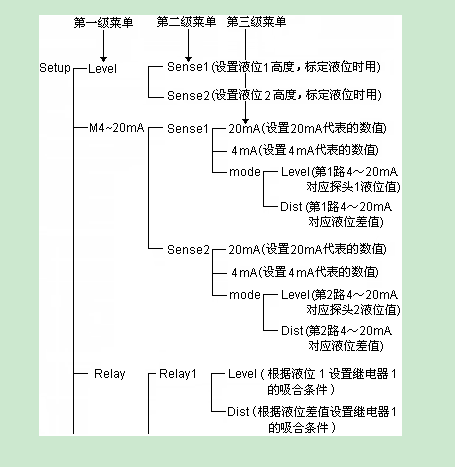

菜单结构如下，共分三级菜单，按【OK】键进入

下级菜单，按【Mode】键返回上级菜单

 参数的设置

        仪表安装完毕后，需要客户对仪表出厂时的缺省参数进行设置

     或标定。设置时，客户需要使用厂家提供的“感应笔”按击仪表面

     板上的相应按键。

    特别需要说明，下面文字中会出现许多探头1、探头2，需要说明的是：

     1、连接到仪表接口板上XPS01、探头为探头1。

     2、连接到仪表接口板上XPS02的探头为探头2。

 液位的标定

      仪表、探头固定完毕即可上电进入测量，仪表会显示2个液位数

  值及液位差，如右图所示。此时的2个液位值并不是2个探头对应的

  实际液位值，需要分别对2个探头的液位进行标定，下面介绍标定方

  法。

1)标定探头1液位的步骤：

  仪表液晶显示右上图正常测量内容时，用“感应笔”按击按键。按击

  顺序如下：

Mode－>显示Level菜单，按OK－>显示Sense1菜单，按OK－>

输入探头1的实测液位Y1（单位米），按Mode－>回到Level菜单，

按Mode－>显示Exit菜单，按OK－>仪表保存数据并退出复位。

1） 标定探头2液位的步骤：

Mode－>显示Level菜单，按OK－>显示Sense1菜单，按▼－>显

示Sense2菜单，按OK－>输入探头2的实测液位Y2（单位米），

按Mode－>回到Level菜单，按Mode－>显示Exit菜单，按OK－

>仪表保存数据并退出复位。

【注意】每设置好一个数据都需要保存、退出复位一次！！！

 4～20mA参数的设置

          仪表出厂时，模拟4～20mA电流缺省设置为4mA

      代表0.000m，  20mA代表仪表的最大量程，如3.000m。

        用户可以根据下面的设置步骤进行设置。

         1) 第一路模拟4～20mA电流的设置的步骤：

        Mode－>显示Level菜单，按▼－> 显示M4~20mA菜单，按

        OK－>显示Sense1菜单，按OK－>显示20mA菜单，再按▲

        /▼键翻到mode菜单，按OK－>显示Level菜单，按▲/▼选

        择第一路模拟4～20mA电流输出代表探头1的液位Level还

        是液位差Dist，选择好后按OK－>回到mode菜单，按▲/▼

        键选择对4 mA还是20mA进行设置，选好后按OK －>输入

        该电流相对应的液位值或液位差值（单位米），按Mode－>回

        上一级菜单，按Mode－>回M4~20mA菜单，按Mode－>显

        示Exit菜单，按OK－>仪表保存数据并复位。

          2) 第二路模拟4～20mA电流的设置的步骤：

         Mode－>显示Level菜单，按▼－> 显示M4~20mA菜单，

         按OK－>显示Sense1菜单，按▼－>显示Sense2菜单，按

         OK－>显示20mA菜单，再按▲/▼键翻到mode菜单，按

         OK－>显示Level菜单，按▲/▼选择第二路模拟4～20mA

         电流输出代表探头2的液位Level还是液位差Dist，选择好

         后按OK－>回到mode菜单，按▲/▼键选择对4 mA还是

         20mA进行设置，选择好后按OK －>输入该电流相对应的液

         位值或液位差值（单位米），按Mode－>回上一级菜单，按

          Mode－>回到M4~20mA菜单，按Mode－>显示Exit菜单，

          按OK－>仪表保存数据并复位。

继电器吸合逻辑的编辑

   超声波液位差计能提供2路开关量输出信号，

    用户可以根据现场设备的要求进行控制逻辑的编辑。控制逻辑的

    编辑、说明比较复杂，用户在设置过程中，如果遇到问题，请和

    厂家电话联系（电话号码见本说明书的最后一页）。

仪表的继电器输出有功率限制，不能直接用来控制电机

    电源的开和关，切记！

1） 第一路开关量输出的设置步骤：

Mode－>显示Level菜单，按两下▼－>显示Relay菜单，

按OK－>显示Relay1菜单，按OK－>显示Level菜单，

按▲/▼键选择第一路开关量输出逻辑是根据探头1的

液位 Level还是液位差Dist，选择好后按OK－>输入

继电器1吸合逻辑，按Mode－>退回Relay1菜单，按Mode－>

回到Relay菜单，按Mode－>显示Exit菜单，按OK－>仪表

保存数据并复位 。

2） 第二路开关量输出的设置步骤：

Mode－>显示Level菜单，按两下▼－>显示Relay菜单，

按OK－>显示Relay1菜单，按▼－>显示Relay2菜单，按OK－>

显示Level菜单，按▲/▼键选择第二路开关量输出逻辑是

根据探头2的液位 Level还是液位差Dist，选择好后按OK－>

输入继电器2吸合逻辑，按Mode－>退回Relay2菜单，按Mode－>

回到Relay菜单，按Mode－>显示Exit菜单，按OK－>仪表保存

数据并复位。

继电器逻辑编写的说明：

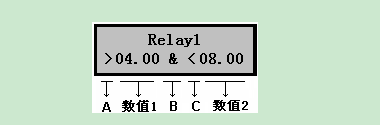

继电器逻辑编写界面如下图所示：

当编辑继电器逻辑时，闪动的数字为当前可更改的数字。按▲/

   ▼键，数字会变化，按OK键闪动光标会移到下一数字上。继电器的

   逻辑是由  “A、数值1、B、C、数值2”五部分组成。其中A和数

   值1，组成了继电器吸合的第一个条件；C和数值2，组成了继电器

   吸合的第二个条件。

           A位置上可以选择 “大于>”、 “小于<”两种符号。

       B位置上可以选择 “与&”、 “或 |”、“无条件N”、“有条件^”共

       四种符号。

           C位置上可以选择 “大于>”、 “小于<”两种符号。

            数值1、数值2位置可以输入相应探头的液位、或液位差值。

       下面重按解释位置B上的符号，请仔细体会不同符号之间的区

   别：符号选择“&”时，表示当液位值（液位差值）满足两个条件时

   继电器吸合，否则继电器开启。符号选择“|”时，表示当液位值（液

   位差值）满足两个条件之间的任何一个时继电器吸合，否则继电器开

   启。符号选择“N”时，位置C和数值2就隐藏起来了。表示当液位

   值（液位差值）满足第一个条件时继电器吸合，否则继电器开启。

       符号选择“^”时，表示当液位值（液位差值）满足第一个条件时

        继电器吸合，当液位满足的二个条件时继电器开启。

例如：

A) >1.00 N：表示继电器在液位大于1m时吸合，小于1m时

   开启；

B) >4.00 & < 8.00：表示继电器在液位4～8m时吸合，液位

    小于4m或大于8m时开启；

C) <1.00 | > 4.00：表示继电器在液位小于1m或大于4m时

    吸合，液位在1～4m时开启；

D) <1.00 ^  > 4.00：表示继电器在液位小于1m时吸合，大于

   4m时开启（用于单泵进水）；

E) >4.00 ^  <1.00：表示继电器在液位大于4m时吸合，小于

   1m时开启（用于单泵排水）；

 探头高度的标定

如果现场没法测量液位的话，可以使用本菜单进行仪表的标定。

如果已经使用Level进行了液位标定，本菜单不要使用。

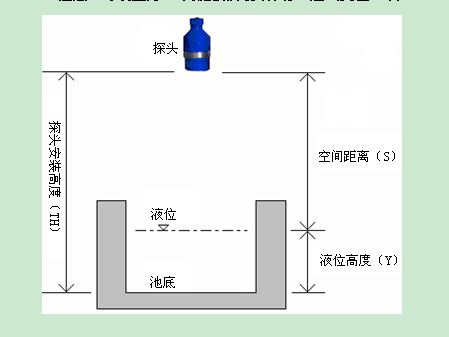

探头高度标定步骤如下：（如何测量探头高度，详见4.1节的图片）

1) 标定探头1安装高度的步骤：

Mode－>显示Level菜单，按三下▼－>显示TH菜单，按

OK－>显示Sense1菜单，按OK－>输入探头1的安装高度

TH1（单位米），按Mode－>回到TH菜单，按Mode－>

显示Exit菜单，按OK－>仪表保存数据并复位 。

2)  标定探头2安装高度的步骤：

Mode－>显示Level菜单，按三下▼－>显示TH菜单，按

OK－>显示Sense1菜单，按▼－>显示Sense2菜单，按

OK－>输入探头2的安装高度TH2（单位米），按Mode－>

回到TH菜单，按Mode－>显示Exit菜单，按OK－>仪表

保存数据并复位。
