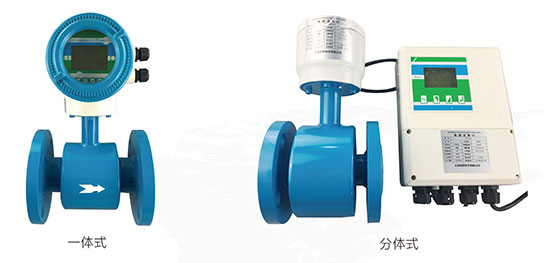

【Apure爱普尔】一体式/分体式电磁流量计

联系电话（同微信号）：15026828447 燕先生

标准配置如下：

四个不锈钢316L电极

带4～20mA和频率或脉冲输出

10米线缆

液晶显示

聚四氟乙烯衬里（DN61N65),橡胶称里（大于DN65），

不带接地环（测试管道为金厲管），

法兰安装，公称压力为1.6MPA

精度0.5级

重复性0.15%

■ Apure智能电磁流量计

■ 技术参数

● 公称通径系列DN (nrmn)

管道式四氟衬里：

10,15,20,25,32,40,50,65,80,100,1 25 1:50,200,250,300,350,400,450,500,600

管道式橡胶衬里：

40,50,65,80,100,125,150,200,300,350,400,500,600,800,1000,1200

● 流动方向

正，反，净流量

量程比：150: 1

重复性误差：测量值的±0.1 %

● 精度等级：管道式：0.3级，0.5级，1.0

● 被测介质温度：

普通橡胶衬里：-20〜+60°C

高温橡胶衬里：-20〜+90°C

聚四氟乙烯衬里：-30〜+100°C

高温型乙烯衬里：-30〜+180°C

● 额定工作压力：

管道式：DN10-DN65:<2.5Mpa

DN80-DN150: < 1.6Mpa

DN200-DN1200:< 1.0Mpa

● 流量测量范围：

流量测量范围对流速度范围是0.3-15m/s

● 电导率范围：

被测流体电导率> 5us/cm

大多数以水为成份的介质，其电导率在200-800 us/cm范围内，均可选用电磁流量

● 输出电流及负载电阻：

4-20mA全隔离负载电阻< 750欧姆脉冲

频率0一1 KHZ光电隔离OCT外接电源<≤35V

导通时集电极大电流为25mA

● 电极材料：

含钼不锈钢、钛（Ti)、钽（Ta)、哈氏合金 (H)、铂（Pt)或其他特殊电极材料

● 防护等级：潜水型：IP68,其他IP65

● 供电电源：

85〜265V，45〜63HZ

● 直管段长度：

管道式：上游≥5DN，下游≥2DN

● 连接方式：

流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB9119-88的规定。

● 防爆标志：md11BT4

● 环境温度：-25°C〜+60°C

● 相对温度：5%〜95%

● 消耗总功率：小于20W

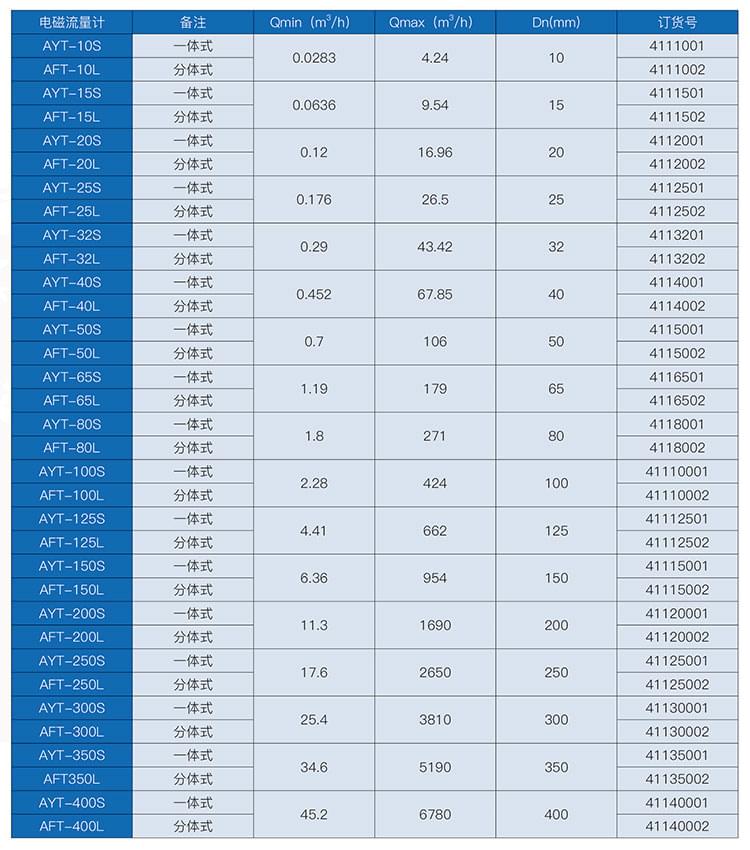

■ 电磁流量计选型表

▲ 备注：以上标配20米线缆，RS485通讯可选（提供通讯协议）液晶显示

聚四氟乙烯衬里（DN6～DN65），橡胶衬里（大于DN65），316L电极，一体型，不带接地环（测试管道为金属管），可以带RS232通讯，法兰安装，公称压力为1.6MPA。

其他情况及技术要求请订购前与公司相关技术人员确认。

■ 应用场合

由于电磁流量计有其独特的优点，因此被广泛用于化工化纤、食品、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰浆、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黒液、绿液等导电液体介质的体积流量。
