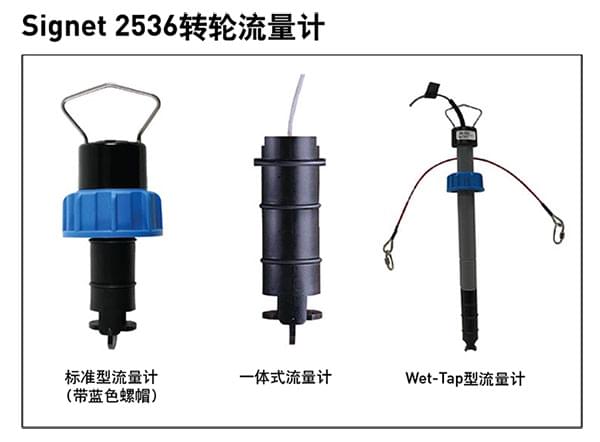

[GF流量计]Signet 2536转轮流量计

【GF流量计】2536转轮流量计描述

时间证明了2536转轮流量计具有安装简单，性能可靠的特点，并且产品结构坚 固，输出信号的重复度高，维护工作量少。2536流量计输出集电极开路方波信号，拥有0.1～6m/s宽广的流速测量范围。用于测量满管状态下低压系统中的流体流量。

2536转轮流量计的接液材料配置种类很多，包括PP或PVDF壳体，良好的耐化学腐蚀性能可以使其耐受更多的流体种类。2536流量计能插入安装在尺寸范围从DN15（1/2”)到DN900(36”）的管道上。Signet标准安装件的种类包括三通、鞍型座，直焊型等，能保证流量计在流体中的正确插入深度。根据需要，还可提供Wet-Tap型流量计，适合在线插拔。

【GF流量计】2536转轮流量计特性

● 流速范围：0.1～6m/s

● 宽量程比，66:1

● 输出集电极开路方波信号

● 简单而经济的设计

● 输出信号重复度高

● 适用管径：DN15〜900(1/2〜36”）

● 分辨率高，抗干扰性好

● 接液材料耐化学腐蚀性好

【GF流量计】2536转轮流量计应用

● 纯水生产

● 过滤系统

● 化学品生产过程

● 流体输送系统

● 泵保护

● 烟气洗涤

● 重力流进料

● 不适用于气体测量

【GF流量计】2536转轮流量计技术参数

概述

流速范围：0.1～6m/s

管径范围：DN15〜900(1/2〜36”）

线性度：满量程的±1%@25℃

重复性：满量程的±0.5%@25℃

Z小雷诺数：4500

接液材料

流量计壳体：PP-GF(黑色)或PVDF(本色）

O形圈：FPM (标配）；可选 EPR(EPDM)或 FFPM

轮轴：钛、哈氏合金C、PVDF；可选陶瓷、钽、不锈钢

转轮：PVDF (黑色或本色）；可选Tefzel® (带或不带轴套）

电气性能

频率信号：49Hz@m/s,额定值

供电电压：5～24VDC±10%,稳压

供电电流：<1.5mA@3.3～6VDC <20mA@6～24VDC

输出信号：

集电极开路方波，Z大下拉电流10mA

电缆规格：2芯带屏蔽双绞线，22AWG

电缆长度：自带7.6m(标配），Z大长度305m

Z大温度/压力

标准型与一体式流量计

● PP：12.5bar@20℃，1.7bar@85℃

● PVDF：14bar@20℃, 1.7bar@85℃

工作温度：

● PP: -18～85°C

● PVDF: -18～85°C

Wet-Tap型流量计

PP：7bar@20℃. 1.4bar@66℃

工作温度：-18～66℃

Z高拆卸压力：1.7bar@22℃

运输重量：

3-2536-XO 0.454kg

3-2536-X1 0.476kg

3-2536-X2 0.680kg

3-2536-X3 0.794kg

3-2536-X4 0.850kg

3-2536-X5 1kg

3-8512-XO 0.35kg

3-8512-X1 0.37kg

订货信息

2536标准型转轮流量计

选用这种流量计式，流量仪表可以安装在附近的管道或墙上，或是305m之内的其它地方（标配电缆长度为7.6m）。增加延长线时，要使用接线盒。为了保证流量计插入到流体中正确位置，请选用Signet标准安装件。

**PVDF材料只适用于DN15～100（1/2～4”）的管径范围。

*2536流量计订货提示：此内容只列出了常用的产品编号，如需要其他配置，请联系我们。
