型号:[GF流量变送器]8550流量变送器

[GF流量变送器]8550流量变送器

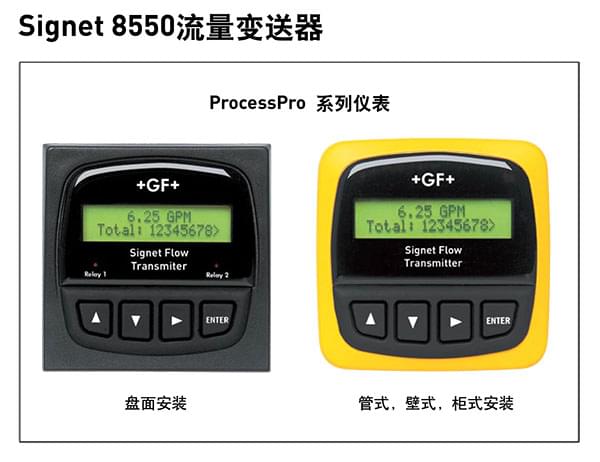

GF仪表样本-47 (1).jpg

GF流量变送器】8550流量变送器描述

Signet 8550流量变送器是一种良好的仪表,能将所有Signet流量计输出的信 号转换成4~20mA信号,用于远距离输送。产品配置灵活,有单通道和双通道输入/输出,有两个用于过程控制的继电器供选择,可选择一体式安装/管式或盘面安装,可测量各种流量范围和工程单位。高技术水准的电子设计确保了变送器长期可靠性和信号稳定性,且设置和操作简单。



GF流量变送器】8550流量变送器特性

● 2或4线供电

● 单通道或双通道输入/输出

● 4~20mA输出

● 可保存和可复位的累积流量

● 可选用继电器输出

● NEMA 4X防护等级,自修复屏幕

● 模拟测试输出



GF流量变送器】8550流量变送器应用

● 流量控制和监测

● 过滤或软化再生

● 排放累积

● 泵保护

● 进料泵脉冲调制

● 比例控制

● 水输送系统

● 泄漏监测



GF流量变送器】8550流量变送器技术参数

概述

兼容性:带频率输出的Signet流量计

精度:读数的±0.5%

显示:2x16位LCD

刷新率:1秒

分辨率:用户可选,5档



材料

● 壳体:PBT

● 盘面垫圈:氯丁橡胶

● 屏幕:自修复合成聚酯

● 键盘:硅橡胶密封,4键



电气性能

电源:12~24VDC±10%,稳压

(-1) Z大90mA

(-2) Z大220mA

(-3) Z大 100mA

流量计输入范围:0.5~1500Hz

流量计电源:

● 2线:5VDC±1%@1.5mA

● 3或4线:5VDC±1%@20mA

   与电流回路光电隔离,短路保护

电流输出:

● 4~20mA,隔离,无源,可任意调整且可反向

● Z大回路阻抗:Z大50Ω@12V,Z大325Ω@18V,Z大600Ω@24V

● 刷新率:100mS

● 精度:±0.03mA



继电器输出:

● SPDT机械触点:高,低,脉冲,关

● Z大触点容量:30VDC@5A,250VAC@5A阻性负载

● 切换差:用户可调

● Z大400脉冲/分钟 集电极开路输出:

● 高,低,脉冲,关

● 光电隔离,Z大50mA下沉电流,Z大30VDC上拉电压

● 切换差:用户可调

● Z大400脉冲/分钟



工作环境

工作温度:-10~70℃

存储温度:-15~80℃

相对湿度:0~95%,无凝露

防护等级:NEMA 4X/IP65(前面)

运输重量:0.325kg



订货信息

产品编号

3-8550

ProcessPro流量变送器


传感器输入,传感器电源,输出,选1项

-1

1路输入,2线或4线,4-20mA输出和1组集电极开路输出:高,低,脉冲,或频率

-2

1路输入,4线,4-20mA输出和2组继电器输出:高,低,或脉冲

-3

2路输入,2线或4线,2路4-20mA输出和2组集电极开路输出:高,低,脉冲,或频率


现场安装或盘面安装,选1项

-

现场安装

P

盘面安装:包括安装支架和盘面垫圈

3-8550

-1


产品编号示例



产品编号

订货代码

产品编号

订货代码

3-8550-1

159 000 047

3-8550-2P

159 000 050

3-8550-1P

159 000 048

3-8550-3

159 000 051

3-8550-2

159 000 049

3-8550-3P

159 000 052
