基本功能

1.语言多样 出厂标准中文界面，可切换英文界面

2.温补多样 PT1000 NTC10K以及手动温度补偿三种温补方式可选

3.两路4-20MA输出，对应PH/ORP值和温度，采用隔离技术，抗干扰能力强

4.两组继电器高低点随意切换，迟滞量可自由调整，避免继电器通断频繁

5.密码管理功能，防止非专业人员的误操作

6.菜单提示功能，极大方便了用户的操作

仪器技术参数

测量范围：PH（0–14PH，0.0-14.0，0.00-14.00 ） ORP( -1999 - +1999 MV)

准确度：+ 0.01 pH; + 1 mV

分辨率：0.01pH; 1mV

稳定性：≤ 0.02 pH/24小时; ≤ 3 mV/24小时

温度补偿：0–100 ℃ 手动/自动(PT1000/NTC10K)

信号输出： 4-20mA隔离保护输出，独立对应PH/ORP或温度 最大负载500Ω

报警输出：两组可随意对应高低点报警（3A/250 V AC），常开触点继电器

供电电源：AC220V或DC24V

电源消耗：≤5W

环境条件：（1）温度0～ 60 ℃  （2）湿度≤85%RH

外形尺寸：96×96×132mm（高×宽×深）

开孔尺寸：92.5×92.5mm（高×宽）

一． 组合与安装

2.1主机固定（盘面安装）

注：盘面安装请先在配电箱面板上预留92.5mm×92.5mm的方孔，变送器从配电箱面板直接放入，将变送器所附带的固定器由后方套入，卡进固定槽内。

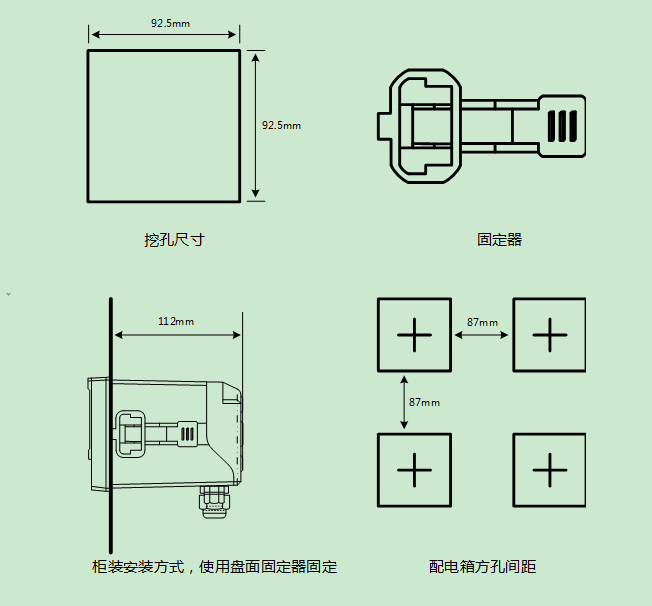

2.2盘面安装参考图

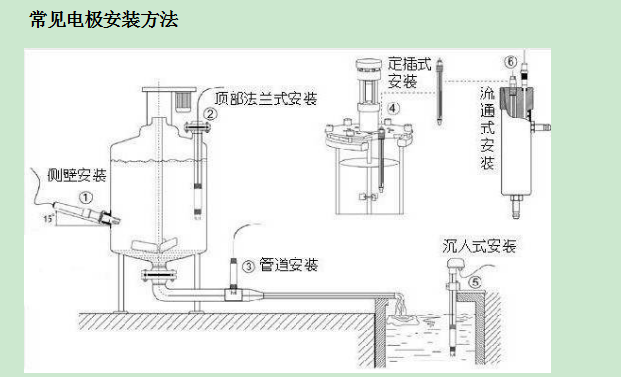

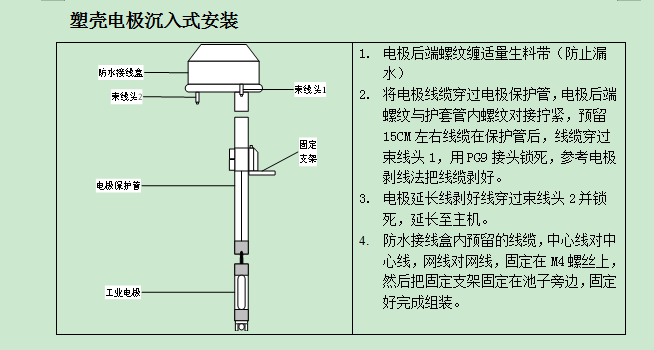

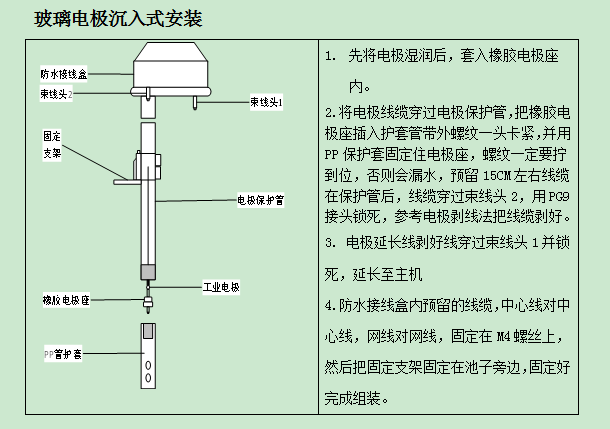

2.3仪表感应电极及电极保护管的组合

2.3.1电极缆线开线与接线方法

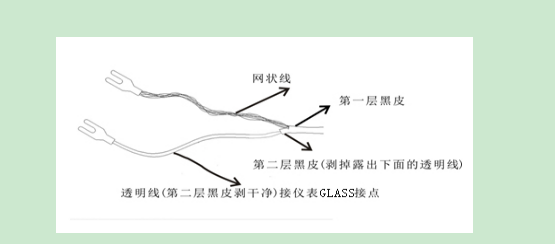

同轴缆线配置图：

中心线：+电极指示线    网线：-电极参比线

上图为正确的配置图，其中心轴外削皮的黑色导胶皮需剥去

电极信号线中心轴与网线间的导电橡胶皮或铝薄纸一定要剥去。缆线延伸至主机，中间不能有任何接点，需直接将缆线的中心轴接至主机背面的GLASS接点，网线接至Ref接点。

注意:如果标配线缆不能满足现场需求，不得随便延长线缆，请联系供应商提供专用线缆，否则对仪表产生的不良后果自行承担。建议现场最多不超过30米延长线缆，否则需要增加信号放大器。

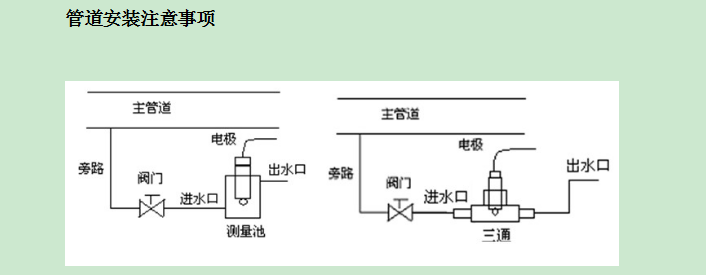

注：（1）电极应安装在主管路的旁路中，前端应安装阀门，控制流速，流量应尽量小，一般只要出水口有稳定的水溶液滴出即可。电极应垂直安装并且深入到活动水体中，出水口应比进水口高以保证电极完全浸在溶液中。

（2）电极安装前应进行标定。

    （3）测量信号属微弱电信号，其采集电缆应独立走线，禁止和动力线、控制线连接在同一组电缆接头或端子板中，以免干扰或击穿测量单元。
