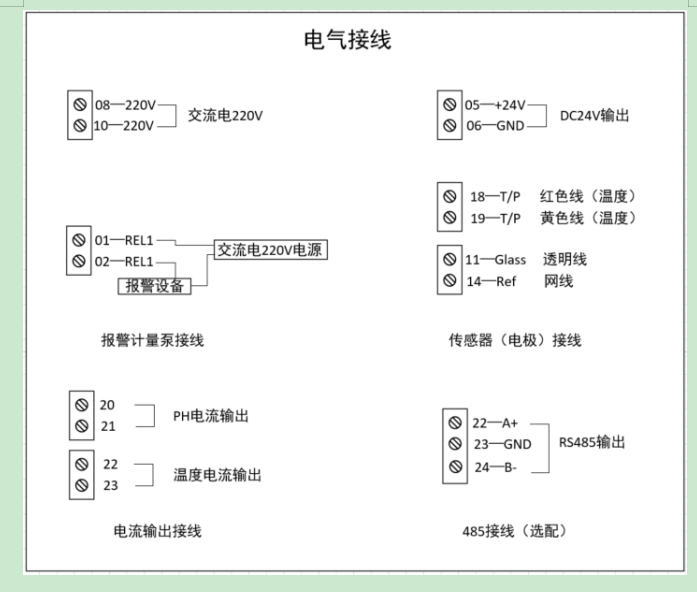

01 REL1: 第一警报控制，外接继电器。
02 REL1: 第一警报控制，外接继电器。
03 REL2: 第二警报控制，外接继电器。
04 REL3: 第二警报控制，外接继电器。
05 DC:直流电 +24V输出
06 GND:直流电-24V输出
07 NC:空脚
08 AC:交流电电源 220V(L)
09 NC:空脚
10 AC:交流电电源 220V(N)
11 GLASS:pH/ORP电极透明线接口正端。
12 NC:空脚。
13 NC:空脚
14 REF: pH/ORP电极网线接口负端。
15 NC:空脚
16 T/NTC:NTC10K温度电阻接口1
17 T/NTC: NTC10K温度电阻接口2
18 T/P: PT1000温度电阻接口1
19 T/P: PT1000温度电阻接口2
20 pH-ma(+):pH/ORP电流输出正端。
21 pH-ma(-):pH/ORP电流输出负端。
22 T-ma(+):温度电流输出正端/RS485 A接口。
23 T-ma(-):温度电流输出负端。
24 NC:空脚/RS485 B接口
注：交流：100~240VAC±10% 50/60Hz；
直流：12-24V；
功率：5W；
继电器：耐受电压240VAC,最大电流0.5A；
电流输出：最大耐受电阻500Ω。

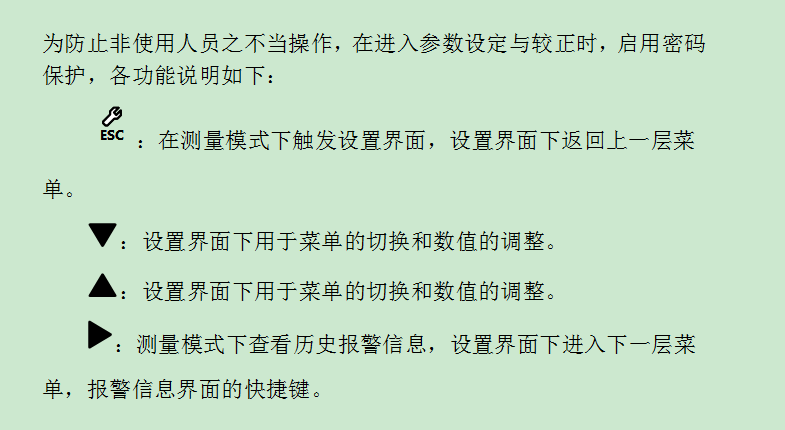

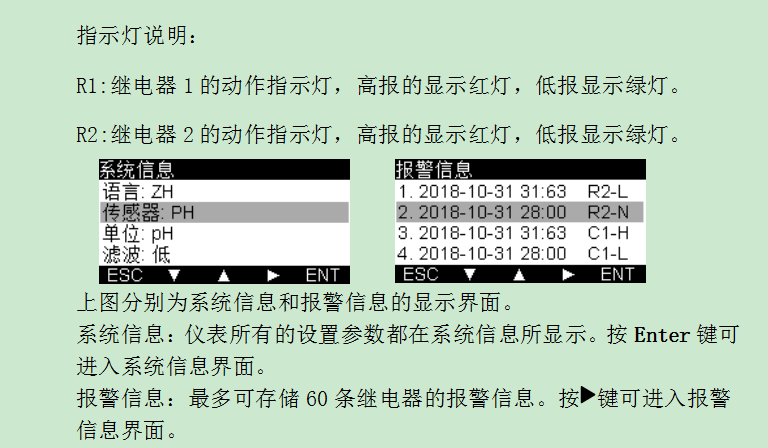

Enter：测量模式下查看系统基本参数，设置界面用于进入下一层菜单，系统信息界面的快捷键。
