本仪表根据功能分为四个一级菜单，每个一级菜单里面包括二级甚至多个次级菜单，每个菜单都有编号，便于查看和设置仪表参数，而且次级菜单会根据功能在屏幕的右上方显示下级菜单仪表的设置参数，用户再不用进入下级菜单的条件下，便可知仪表参数。

主菜单包括四个一级菜单：

1. 系统设置

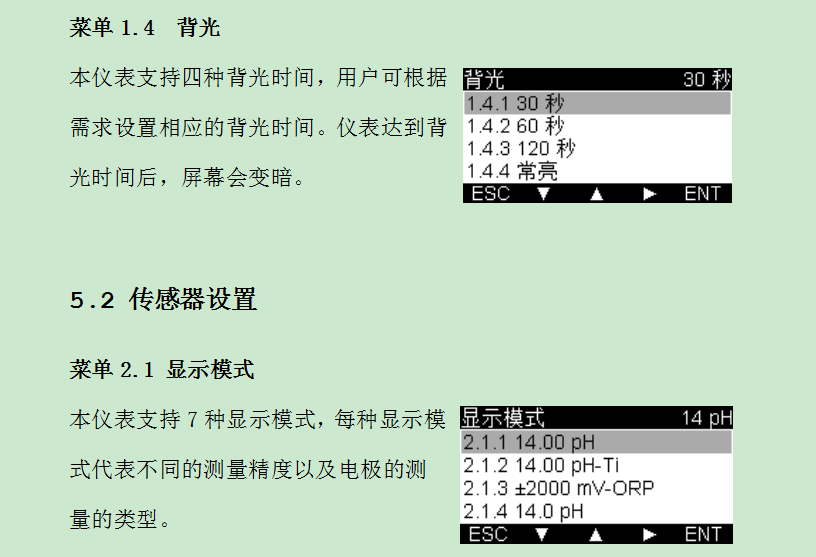

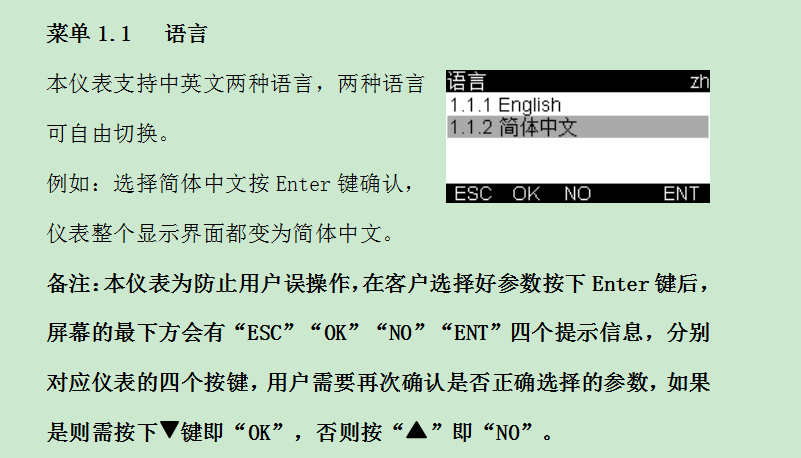

仪表的系统设置参数包括语言、密码、日期、背光等

2. 传感器设置

包括显示模式、校正、数字滤波、以及温度设置

3. 输出设置

包括继电器1、继电器2以及两路4-20ma的参数设置

4. 恢复出厂

包括设置恢复以及报警信息的恢复

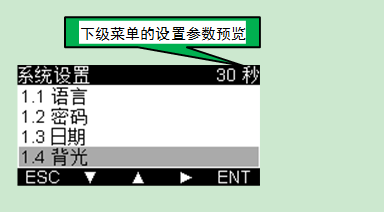

菜单提示功能：

进入次级菜单，在屏幕的右上方会显示下次菜单的参数设置。

例如进入系统设置菜单的背光，而背光参数设置为30秒。

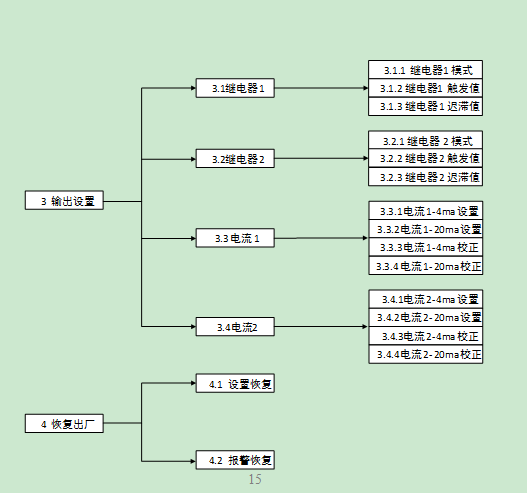

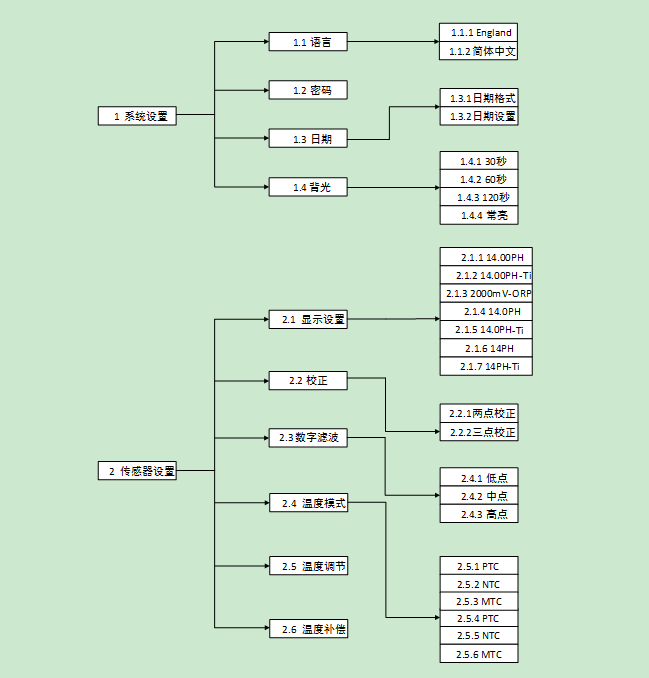

菜单总览：

系统设置

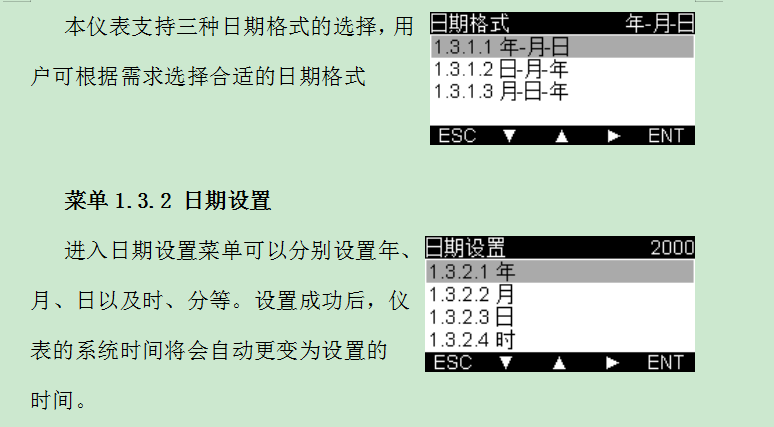

菜单1.3.1 日期格式

备注：

14.00PH ：需使用PH电极，仪表的测量范围为0.00-14.00PH.

14.00pH-Ti：需使用锑电极，仪表的测量范围为0.00-14.00pH.

±2000mV-ORP：需使用ORP电极，测量范围为-2000  - +2000mv

14.0pH：需使用PH电极，测量范围为0.0 – 14.0pH.

14.0pH-Ti：需使用锑电极，测量范围为0.0 – 14.0pH.

14pH：需使用PH电极，测量范围为0 – 14pH.

14pH-Ti：需使用锑电极，测量范围为0 – 14pH.

菜单2.2 校正

此菜单有两个子菜单

2.2.1 两点校正

2.2.2 三点校正

由于两点校正和三点校正的校正原理一样，这里以两点校正为例。

低点校正成功之后，需进行高点校正（以6.86校正液为例），把探头清洗干净，放入6.86PH的校正液中，等待MV值稳定在8.0mv（偏差50MV以内），按Enter键确定，校正成功后会返回到校正菜单界面，即两点校正完成。

备注：三点校正参考两点校正，本仪表的校正点可自由设置，但要保证校正液与校正点的数值一致。校正时，要等待mV值稳定后再按Enter键确定.

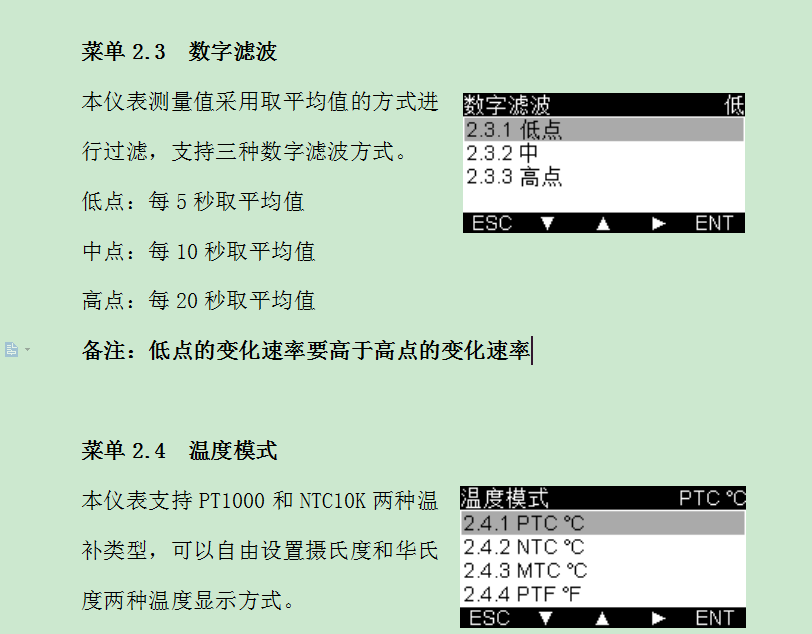

备注：

2.4.1 PTC℃：PT1000温度探头，摄氏度的显示模式.

2.4.2 NTC℃：NTC10K温度探头，摄氏度的显示模式.

2.4.3 MTC℃：手动模式，摄氏度的显示模式.

2.4.4 PTF℉：PT1000温度探头，华氏度的显示模式.

2.4.5 PTF℉：NTC10K温度探头，华氏度的显示模式.

2.4.6 MTF℉：手动模式，华氏度的显示模式.

备注：

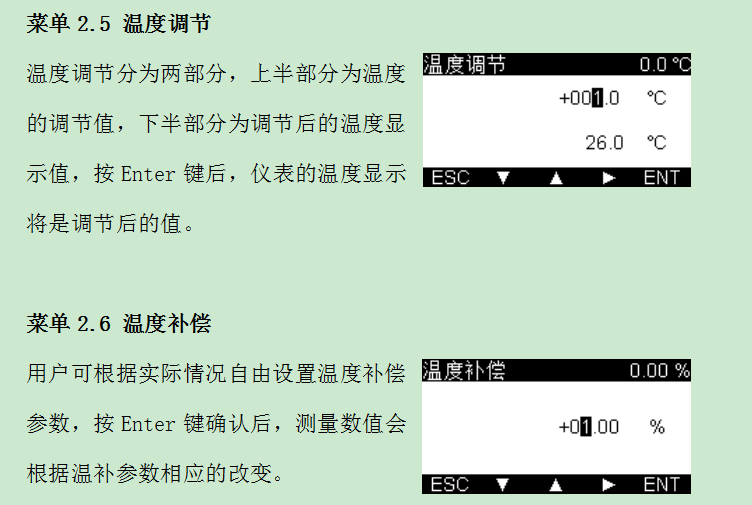

本仪表的温补参考温度固定设在25℃，计算公式为：

Ct = C25{1+α(T-25)}

C25:为25℃的PH值。                  α:为温补系数

T:被测溶液的温度              Ct:为T℃时的温度

 输出设置

输出设置主要包括继电器1、继电器2以及两路4-20ma的设置，其中两路4-20ma分别对应pH和温度的测量值。以下以继电器1和pH的4-20mA为例。

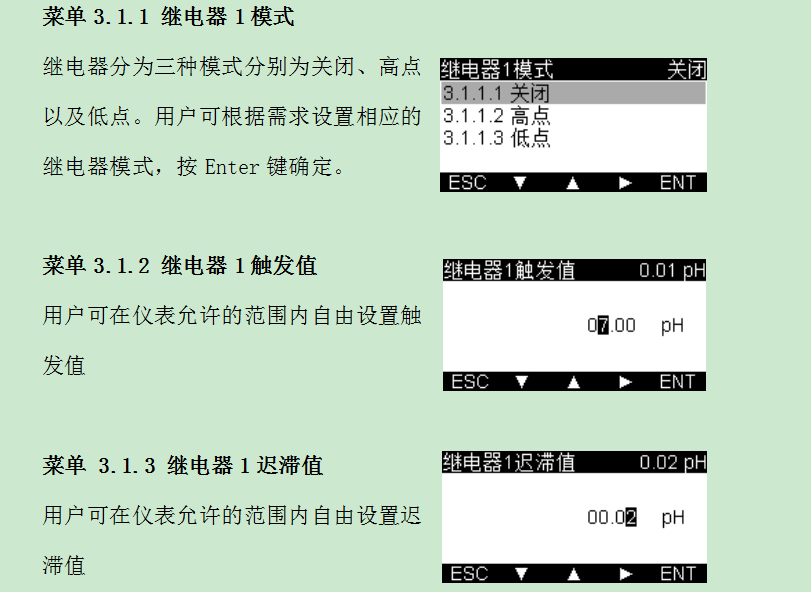

菜单3.1 继电器1

继电器1包含3个子菜单

3.1.1 继电器1模式

3.1.2 继电器1触发值

3.1.3 继电器1迟滞值

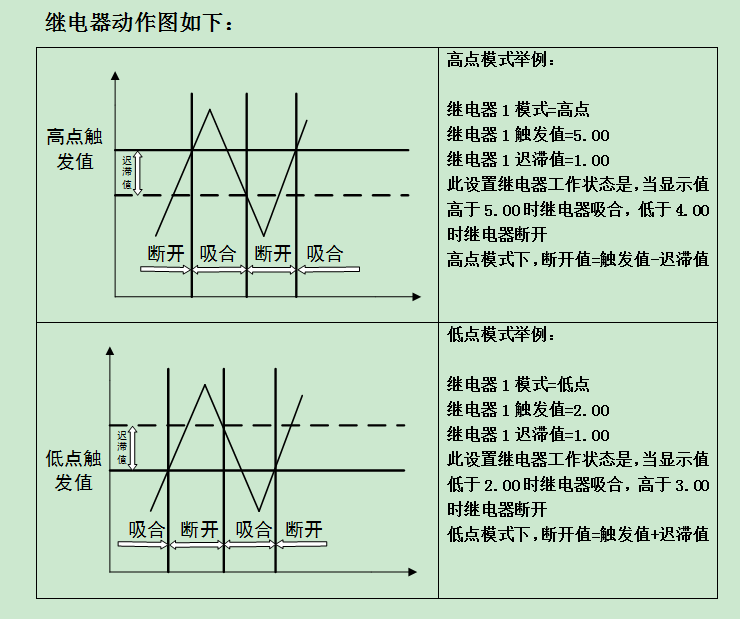

举例：

菜单3.2 继电器2

继电器2的设置和继电器1的设置原理一样，请参考继电器1的设置

菜单 3.3 电流1

本菜单分为四个子菜单：

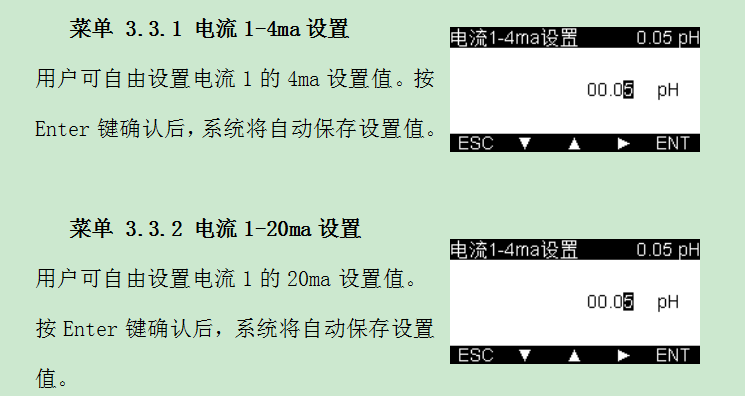

3.3.1 电流1-4ma设置

3.3.2 电流1-20ma设置

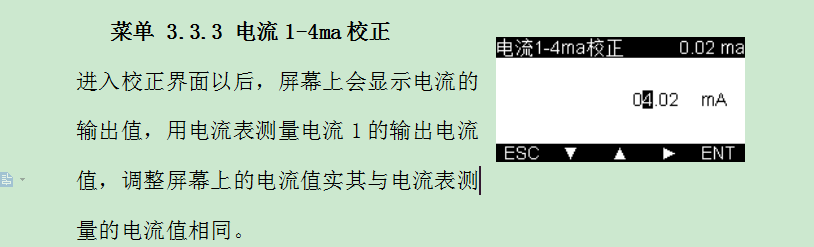

3.3.3 电流1-4ma校正

3.3.4 电流1-20ma校正

由于电流的4ma和20ma的设置和校正原理一样，这里以4ma的设置和校正为例。

备注：4-20ma设置的PH值和电流值一一对应，计算公式为：

outMa =（20.00-4.00）/（endMa - startMa）*（hold- startMa）+ 4.00

outMa:输出的电流值

startMa：4ma设置的PH/ORP值

endMa：20ma设置的PH/ORP值

hold:当前的测量值

例如：4ma设置为0.00pH，20ma设置为14.00pH，当PH为7.00 的时候，电流输出为12.00ma

菜单 3.3.3 电流1-20ma校正

20ma的设置和4ma的设置原理相同，请参考4ma校正

菜单 3.4 电流2

电流2的设置和电流1的设置原理一样，请参考电流1

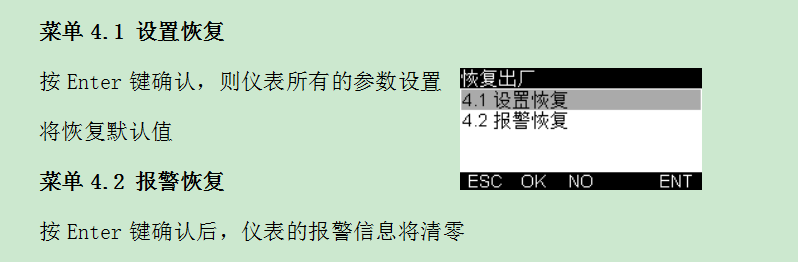

恢复出厂

 默认出厂设置

保养

本公司所生产之变送器在一般正常情况下，无须做任何保养，唯电极需定期的清洗及校正，以确保获得精确稳定之测量值及保持系统动作正常。

而电极的清洗周期需依测试水样的污染程度而定，一般而言，最好能够每星期定期清洗保养一次：下表为针对不同性质的污染，所需使用之清洗液做一介绍解说，提供操作者作为清洗保养参考：

注：电极清洗周期须依水样的污染程度而定，一般建议至少每星期清洗校正一次，或依电极操作说明与原厂建议清洗电极。
