Wilden气动泵T4系列 铝合金/铸铁气动隔膜泵

Wilden气动泵T4系列 铝合金/铸铁气动隔膜泵技术参数

T4 - 38 mm (1-1/2") 金属泵

规格

接液部材质 运输重量

铝合金.............................................17 kg (38 lbs)

球墨铸铁.........................................26 kg (57 lbs)

弹性体材质

丁腈橡胶、三元橡胶、SaniflexTM、氯丁橡胶、聚亚胺酯、特氟隆PTFE、氟化橡胶、Wil-FlexTM

非接液部材质

空气腔：铝合金、中碳钢、聚丙烯

中间部：铝合金、聚丙烯

空气阀：黄铜

性能参数

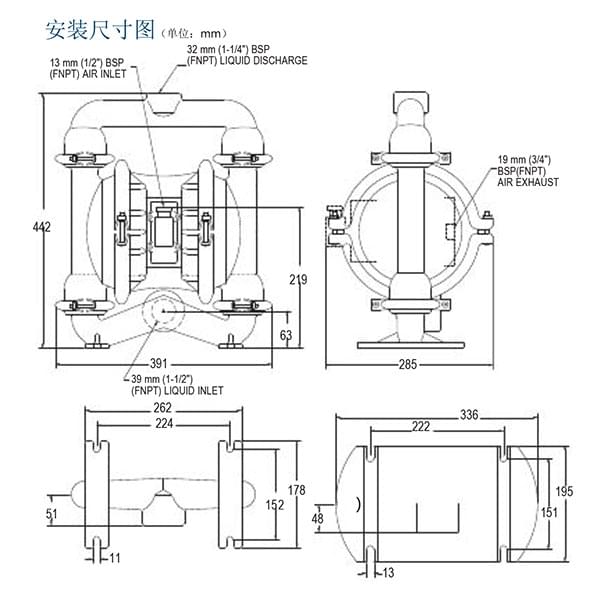

介质进口尺寸.....................................1-1/2” (38 mm)

介质出口尺寸.....................................1-1/4” (32 mm)

空气进口尺寸....................................1/2” (13 mm)

大出口压力...................................8.6 Bar (125 psig)

可通过得大固体颗粒直径.....................3/16” (4.8 mm)

大流量

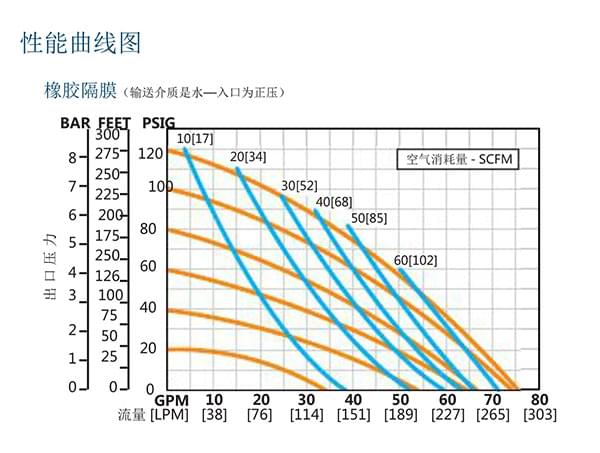

橡胶/热塑性化合物........................307 lpm (81 gpm)

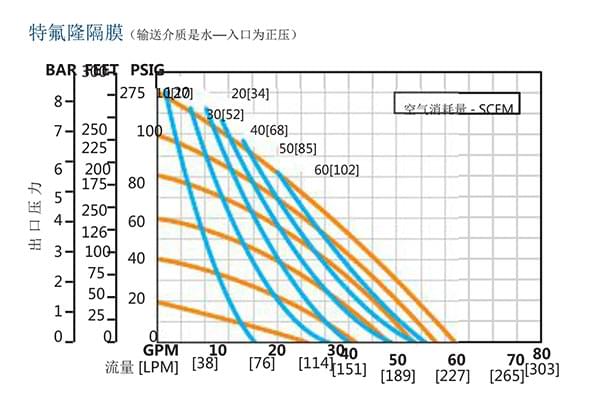

特氟隆PTFE...............................235 lpm (62 gpm)

大吸程

橡胶/热塑性化合物：干吸 5.5 m (18.0’) ，湿吸 8.5 m (28.0’)

特氟隆PTFE ：干吸 2.7 m (9.0’) ，湿吸 8.5 m (28.0’)

Wilden气动泵T4系列 铝合金/铸铁气动隔膜泵优点

• 无电火花，可以空运行，可自吸启动工作，无需复杂的控制，操作简单，自吸高度可达6M

• 可通过选用泵体的外壳及隔膜的材质来输送不同特性的强酸、强碱、强有机溶剂液体介质


• 无动密封，不污染物料，低剪切力，不易破坏物料结构


• 可潜水，可移动，搬运方便，可作移动式泵使用


• 无旋转性零件（或轴承），无机械轴封，无连接器，维修费用低


• 可通过改变气量而改变输送速度


• 可通过改变压力而改变输送高度


• 可输送高稠，高粘度的液体介质


• 可随时开关出口，不怕堵塞


• 压力自动平衡（无须泄压阀）

1.适用化工行业中高、中、低各种粘度各种酸、碱及腐蚀性流体，苯，酮和酯类等各种溶剂的输送。由于用压缩空气作动力，流量、压力调整范围宽；

2.适用于易燃易爆环境各种流体的输送，因为气动隔膜泵在工作中不用电不产生电火花，不产生和积累热量；

3.适用于精细化工中各种贵重液体，高危害性，高腐蚀性等危险物料的输送，因为气动隔膜泵无动密封结构，与外界隔开，无物料泄漏；

4.适用于恶劣工作条件如油田，矿山，建筑工地的含固体颗粒的废水，无堵塞，无过载，无漏电之忧；
5.适用于作为轻便可移动场合下各种物料的输送，无需地基.占地小，安装简便经济；
6.适用于要求高纯、高洁净物料的输送，因为气动隔膜泵无需润滑，没有润滑剂污染物料之忧。如在医药中间体及产品，实验室药剂等的输送；

7.适用于化学性质不稳定的流体输送，因为气动隔膜泵对物料的剪切力低，不破坏物料结构，如输送感光材料，絮凝体，结晶液；

8.具有自动批量泵送和计量功能；
9.适用于作为板框、厢式压滤机的进料泵；

10.广泛应用于造船厂，T系列船用气动隔膜泵，用于输送污水污油，因为气动隔膜泵具有较强的自吸能力和输送一定粘度的物料，自吸高度可达7米；

11、由于气动隔膜泵可能通过一定的颗粒，可以空转自吸、防爆等特点，广泛应用于煤矿井下，用来输送污水。
