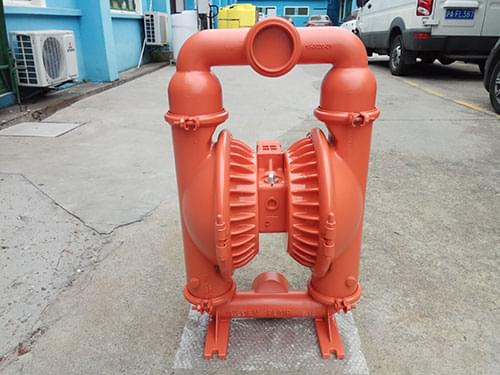

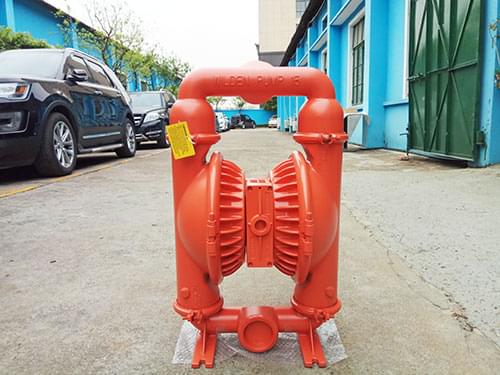

威尔顿气动隔膜泵 3寸大流量隔膜泵PX15

威尔顿气动隔膜泵 3寸大流量隔膜泵PX15技术参数

品名：威尔顿气动隔膜泵

型号：PX15/AAAAA/WFS/WF/WF/0014
接液部和外压板材质：铝合金

空气腔：铝合金

中间体：铝合金

隔膜材质：Wil-FlexTM（橙点）

阀球：Wil-FlexTM（橙点）
介质进口尺寸：3” (76 mm)
介质出口尺寸：3” (76 mm)
空气进口尺寸：3/4” (19 mm)
可通过的大固体颗粒直径：3/8” (9.5 mm)
大吸程：干吸 6.7 m (22.1’)，湿吸 9.5 m (31.2’)
大流量：918 lpm (243 gpm)
大出口压力：8.6 Bar (125 psig)

威尔顿PX15系列气动隔膜泵

PX15 - 76 mm (3")

规格

接液部材质 运输重量

铝合金...................................60 kg (132 lbs)

316不锈钢................................90 kg (198 lbs)

球墨铸铁..................................98 kg (216 lbs)

弹性体材质

丁腈橡胶、三元橡胶、SaniflexTM 、氯丁橡胶、聚亚胺酯、特氟隆PTFE、氟化橡胶、Wil-FlexTM

非接液部材质

空气腔．．．．．．．．．．．．．．．．铝合金、不锈钢

中间体．．．．．．．．．．．．．．．．铝合金、不锈钢

空气阀．．．．．．．．．．．．．．．．铝合金、不锈钢

性能参数

介质进口尺寸...............................3” (76 mm)

介质出口尺寸...............................3” (76 mm)

空气进口尺寸...............................3/4” (19 mm)

大出口压力...........................8.6 Bar (125 psig)

可通过得大固体颗粒直径.......3/8” (9.5 mm)

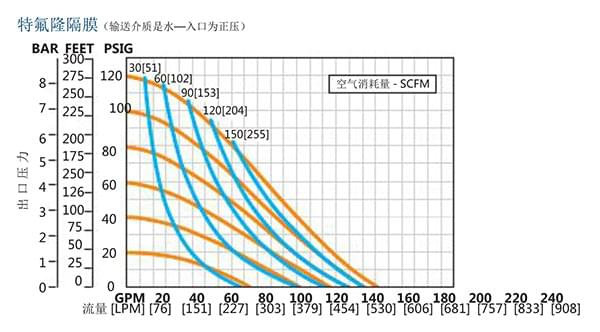

大流量

橡胶/热塑性化合物...................918 lpm (243 gpm)

特氟隆PTFE..........................727 lpm ( 192 gpm)

大吸程

橡胶/热塑性化合物..............干吸  6.7 m (22.1’)，湿吸  9.5 m (31.2’)

特氟隆PTFE.....................干吸  4.8 m (15.9’)，湿吸  9.5 m (31.2’)
