干粉投加泡药机

型号：KSCT-200

 欢迎咨询：15121082063 汪小姐

泡药机介绍

一、工作原理和总体结构：

1、工作原理：

。

２、总体结构：

本机小巧玲珑，主要由1、电控系统，2、料斗，3、定量干粉投加器，

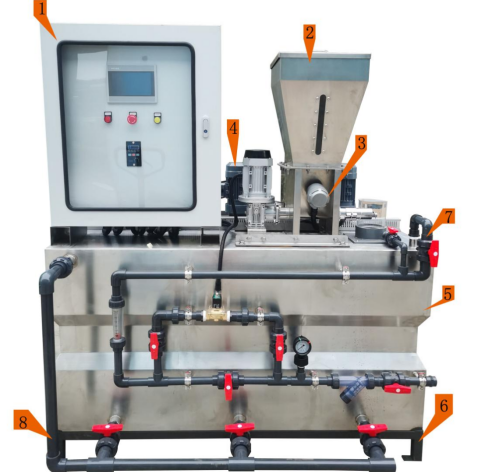

4、搅拌机，5、溶液箱，6、排空系统，7、给水系统组成（不包含出货）其总体结构如图(1)：

（1）、电控系统

      控制箱置于支架上，箱上各运转设备及加热件均设有“自动”与“手动”档，当打至“手动”时，相应部分可由人工控制；打至“自动”时，则进入自动运行。若某设备出现故障时，则会报警，提醒用户进行处理或检修。

（2）料斗

由钢板焊接而成，常规为50KG，也可根据要求定制规格与之配套，以适应不同用户的需要。

（3）、干粉投料器

投料器固定在支架上，高分子聚合物通过特制的螺旋输入到进水系统的混合器内，此螺旋由无极变速机拖动蜗轮减速器驱动，进料速度由变速机上的手轮来调节，

（4/5/6）、搅拌机与溶液箱系统

 溶液箱的有效容积为500～5000L，它分成三个小室为配药室、熟化室和储液室，三个小室内设有特制的搅拌机进行溶解搅拌，个室为预制部分，后两段进一步进行搅拌，使药剂与水充分混匀，制成均一浓度的溶液供使用。各室之间有溢流口进行连通，室满后，流入第二室，依此类推，最后进入储药室内，储药室内有高中低三个点液位传感器，高液位为紧急停干粉投料器并停止进水，中液位为启动干粉投料器与并进水，至低液位时，停计量泵。其中最高位与最低位时，在显示屏上都会显示液位状态，提醒操作人员是否供水故障（水压不足、中间管道被堵、电磁阀漏水）或计量泵未工作。

每个小室内均设有排空管道，储液室还设有溢流管道。

（7）、支架

由不锈钢制成，用于固定溶液箱，用来支撑定量投加器及进水系统。

（8）、进水系统

进水系统是指压力水进入混合器内的系统流程，它包括以下部分：

ａ、压力表：表盘上显示进水管内压力，压力表作用范围一般为0.1~1MPa，

ｂ、电磁阀：此阀受箱内液位计控制，当达到高液位时即停止供水，当到低液位时，此阀重新开启进水。

ｃ、流量计：本件为浮子流量计，直接显示进水流量的读数，一般控制流量比所需配制药液量大5～8％。

３、主要特点：

  （1）、本机造型美观大方，用料考究。

  （2）、采用全自动控制，自动化程度高，用户只需保证粉剂供应即可，无需专人看管，箱内粉剂快用完时，自动提醒用户添加。

  （3）、配制浓度准确，按用户要求，多款可供选择。

  （4）、占地面积小，操作简单方便。

（5）、可根据需求灵活配置泵与扶梯等。

（6）、运行过程中带空转和溢流保护。

泡药机操作

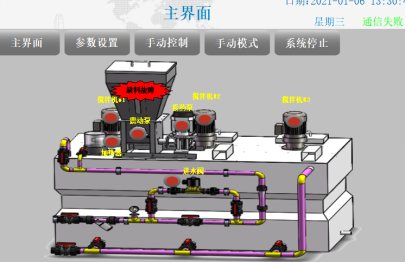

系统开机以后显示主要运行界面，如下图：

用户将画面切换到参数设置界面，进行简单的参数设置。如下

用户可根据实际需求设定搅拌机和振动泵的启停时间。

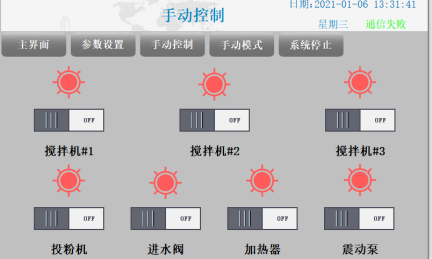

进入手动操作界面，如下：

A．储存漏斗材质为不锈钢。
B．顶部配有真空吸料机。
C．底部有震荡装置，以防止粉体产生架桥反应及顺利粉体的移动。
D．另配置螺旋式供给器，可将粉体由储存漏斗定量输送混合设备。
E．供给器的供给量为可调式，材质为不锈钢。
F．主要驱动装置为一变速马达，保护等级为IP55。
G．供给器附装抗凝结加热器（100W），可避免粉体受潮结块。
