冷凝器在线自动清洗系统概述

    空调是楼宇空调的发展方向，但它的能耗却占整个楼宇用电的60%左右，如果能降低空调的用电量，提高其运行效率，那将大减轻整个社会的用电压力。

    空调机组循环冷却水系统“结垢、腐蚀、菌藻”这三大技术问题以及国内外冷凝器清洗方式的弊端加重了空调的用电量，我公司进行了大量胶球清洗系统研究和实践，成功研发出更适用于空调冷凝汽清洗的胶球清洗系统——DLCS清洗系统。此系统对冷凝器可在线实时清洗，防止冷凝管结垢，保障热交换的高效率，降低压缩机的负载，节省电力。

冷凝器在线自动清洗系统原理说明

空调冷却水系统是一个开式冷却循环系统，在冷却塔处大多是与大气连通的，会有空气中的灰尘、细菌及其他污杂物的不断进入冷却塔，冷却塔运行换热时还有冷却水飘洒、蒸发损失水量，需要及时的补充水，这些补充水里也有机会带进泥污、细菌和钙、镁离子及氧化物。以自来水作为补充水的水是经过各种处理，在输送过程和末端畜水池也会有二次污染。这些物质污染并附着在冷凝器管内壁，水中的钙、镁离子或氧化物遇到水中的二氧化碳，在高温时易生成碳酸钙、碳酸镁，这种不溶的盐附着在冷凝器铜管内壁，叫水垢，与泥污、菌藻粘合，不断加大了铜管内壁的热阻，降低冷凝器的换热效率。在同等冷负荷下，空调压缩机增加工作负荷，以产生同等制冷量，系统能耗因此上升。

冷凝器在线胶球清洗系统主要适用于空调冷水机组（对吸收式制冷机组也适用）、冷库的制冷机组，也可应用于石油、化工、制药、纺织、造纸、食品、饮料及塑料加工等行业的工艺冷却系统的管壳式换热器，以及轮船发动机冷却系统的管壳式换热器等。

冷凝器在线胶球清洗系统能够实现冷凝管的有效清洗，且保护设备不被腐蚀，清洗操作方便快捷。DLCS具有以下特点：

1、能实现不停机在线清洗，提高清洗效率，节约投资成本，使空调机组节约15%-30%的能源消耗；

2、大量节省机组运行维护费用，一次性投入便可长期保持管道的清洁，减少维修费用，为用户创造更高的经济效益。

3、系统可在不停机、不减负荷的条件下，在线清洗冷却管内污垢及杂质，保持冷凝器管道的清洁度；

4、始终保持的换热效率，提高空调机组的制冷效率，保障机组高效的运行；

5、可减少化学水处理药剂用量，减少管道腐蚀，延长管道及压缩机的使用寿命。

6、系统采用全自动控制，可以灵活设定清洗频率，操作简单快捷。

效益分析

安装冷凝器自动清洗系统的空调设备，可以保障冷凝器的热交换在高效率，以一个案例计算：

例：主机功率300KW，平均开机率80%，年运行3000小时，节电率20%。

节电量KWh=主机功率（KW）×平均开机率×年运行时间×节电率

节电量=300×0.8×3000×0.2=144,000KWh

以1元的电价计算，可节省电费14.4万元，一年足以收回设备投资。

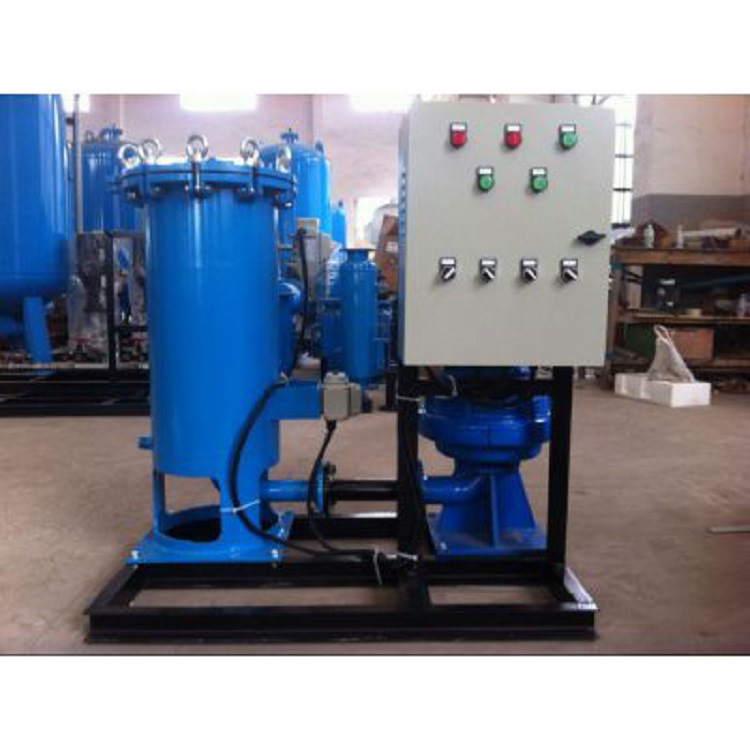

空调冷凝器在线胶球清洗系统主要由收球网、胶球循环泵、装球器、程控系统、清洗胶球及阀门管路等部件组成。它借助水流的作用将直径略大于凝汽器冷却管内径的清洁胶球挤过冷却管，对冷却管内壁进行反复擦洗，并把杂质带出，从而提高冷却管清洁度，避免垢下腐蚀，延长冷却管使用寿命。此系统可实现在不停机、不减负荷条件下，在线清洗冷却管内污垢，提高机组制冷效率，延长机组寿命，节省费用开支，保障机组高效运行，实现省水省电的目的。
   空调冷凝器在线胶球清洗系统主要适用于空调冷水机组（对吸收式制冷机组也适用）、冷库的制冷机组，也可应用于石油、化工、制药、纺织、造纸。食品、饮料及塑料加工等行业的工艺冷却系统的管壳式换热器，以及轮船发动机冷却系统的管壳式换热器等。
系统功能：
1、优化机组运行状况，使空调机组节约15%-30%的能源消耗 。
2、延长机组使用寿命，消除腐蚀，维持管道处于长期清洁状态。
3、保证冷凝器处于换热状态，提高制冷效率。
4、大量节省机组运行维护费用，一次性投入便可长期保持管道的清洁，减少维修费用，为用户创造更高的经济效益。
5、每年因化学清洗而大量排放循环水，使循环水合理利用。
6、减少化学药剂的排放，减低环境污染。

系统原理：其基本原理就是借助水流的作用，将湿态直径稍大于冷凝管内径的胶球通过冷凝管对冷凝管进行不断的擦洗，来清楚冷凝管内壁的污垢，始终保持冷凝管的清洁。胶球注入过程：将浸泡好的胶球装入装球器，打开电动三通阀（1）a、b对胶球系统引水，同时通过打开装球器上的排气阀排出系统内对于的气体。注水排气结束后，打开电动三通阀（2）b、c。打开装球器上切换阀，系统处于注球状态。启动胶球泵，这时装球器内的胶球在胶球泵的动力的驱动下由喷球器喷射只冷凝管的入口，在冷却水流的带动下进入冷凝管进行擦洗冷凝管，之后胶球随水流进入收球网。

胶球回收过程：由收球网将胶球由冷却水中拦截。这时，关闭装球器上的切换阀，打开电动三通阀（1）a、c，打开电动三通阀（2）a、c，系统处于收球状态，在胶球泵的动力下胶球被回收至装球器中，等待下一次的循环清洗

冷凝器胶球自动在线清洗装置是专门针对冷凝器内管壁结垢而影响换热效果从而导致整个机组的效益整体降低的解决办法，可实现在机组不用拆卸就可以自动清洗内壁，减少人工和有效保护了了凝汽器的使用效果以及寿命。

1、在空调中的运用

       1.1、空调作为宾馆、商场、商务大楼等商业、公共建筑的重要设施，其运行状况不但直接影响企业形象与经营效果，在工业领域空调更是满足正常生产或工艺要求不可或缺的设备，但是它是公共建筑中大的耗能设备。在空调系统运行中，冷凝器内壁不可必免产生严重的污垢、生物粘泥。污垢对热交换效率影响非常大，进而导致机组耗电剧增，换热效率低，尤其是生物沾泥，虽然非常薄，但对热交换效率的影响却达硬质结垢的十倍左右。而且这些污垢、生物粘泥会缩短冷凝器、压缩机等设备的使用寿命，严重者被迫停机。
       1.2、传统办法是人工清洗，通过化学水处理与机械清理等办法，不但成本投入之大，且会产生化学腐蚀，不能解决问题。
       1.3、人工清洗不能实现对冷凝器连续在线的清洗，在清洗完后，只要机器连续运行24小时，冷凝器就会重新被污染，效率再度降低，在清洗的间隔内，机组已经额外消耗了大量的能源。因此传统办法无法冷凝器的腐蚀、结垢问题，同样存在热阻增大，额外耗能等弊端。

        1.4、为了克服上述问题，公司设计并生产了凝器胶球自动在线清洗装置，专门针对冷凝器内管壁结垢而影响换热效果从而导致整个机组的效益整体降低的解决办法，可实现在机组不用拆卸就可以自动清洗内壁，减少人工和有效保护了凝汽器的使用效果以及寿命。

2、在工业中的运用

         1.1、胶球清洗装置是汽轮机组在运行当中对凝汽器冷却管进行有效清洗的理想设备。该装置使用性能的好坏直接影响到汽轮机凝汽器的清洗程度和传热效果。该装置的适用范围相当广泛，它不仅适用于汽轮机凝汽器的清洗，同时适用于石油、电厂、石化、化工、钢铁单位；固定管板式热交换器的冷却管的清洗，该装置在连续工作不降低负荷的情况下，可以投入使用，能始终保持冷却管的清洁状态，能延长冷却管的使用寿命，减轻劳动强度，增加经济效益。是提高电厂、石油、石化、化工、钢铁企业凝汽器及热交换器经济运行不可缺少的装置。
        1.2、凝汽器胶球清洗装置由二次滤网、收球网、装球室、胶球输送泵、分汇器、阀门、管路和电气控制柜等部件组成。 使用胶球清洗装置可在机组不减负荷的情况下清洗凝汽器，提高凝汽器的传热效果，防止汽轮机热效率因背压升高而降低，同时可防止冷却管因结垢而腐蚀，延长冷却管的使用寿命。
        1.3、对大机组采用单元制系统即凝汽器每一侧使用收球网、装球室、胶球输送泵各一台；对于小机组通常采用共用制系
