[卫生级隔膜泵]威尔顿气动隔膜泵P1/SSPPP/TNU/TF/STF/0070

作者:管理员  发布时间:2021年12月22日 联系方式:021-64890289 浏览次数:3647
型号:[卫生级隔膜泵]威尔顿气动隔膜泵P1/SSPPP/TNU/TF/STF/0070

[卫生级隔膜泵]威尔顿气动隔膜泵P1/SSPPP/TNU/TF/STF/0070


11111111111111111111111111111111..........................................................................................................................................................................................................................................

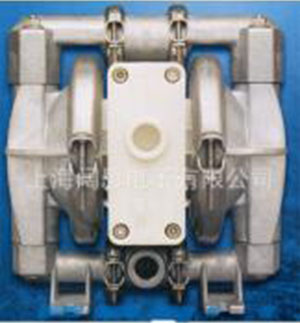

【卫生级隔膜泵】威尔顿气动隔膜泵P1/SSPPP/TNU/TF/STF/0070

品名:威尔顿气动泵

型号:P1/SSPPP/TNU/TF/STF/0070
接液部和外压板材质:不锈钢 空气腔:聚丙烯 中间体:聚丙烯 隔膜材质:特氟隆带氯丁橡胶背膜(白色)

阀球:特氟隆(白色)

技术参数
介质进口尺寸1/2” (13 mm)
介质出口尺寸1/2” (13 mm)
空气进口尺寸1/4” (6 mm)
可通过的大固体颗粒直径1/16” (1.6 mm)
大吸程:干吸 4.9 m (16.0’),湿吸 9.5 m (31.0’)
大流量:54.4 lpm (14.4 gpm)
大出口压力:8.6 Bar (125 psig)

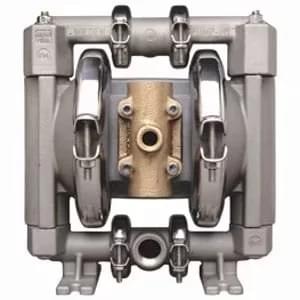

P1 - 13 mm (1/2")金属泵

规格

接液部材质 运输重量

铝合金...............................................6 kg (13 lbs)

316 不锈钢.......................................9 kg (20 lbs)

弹性体材质

丁腈橡胶、三元橡胶、SaniflexTM、聚亚胺酯、特氟隆PTFE、氟化橡胶、Wil-FlexTM

非接液部材质

中间部....................聚丙烯,乙缩醛

空气阀....................聚丙烯,乙缩醛

性能参数

介质进口尺寸..................................1/2” (13 mm)

介质出口尺寸..................................1/2” (13 mm)

空气进口尺寸....................................1/4” (6 mm)

大出口压力...........................8.6 Bar (125 psig)

可通过得大固体颗粒直径.......1/16” (1.6 mm)

大流量

橡胶/热塑性化合物..............58.7 lpm (15.5 gpm)

特氟隆PTFE...........................54.4 lpm (14.4 gpm)

大吸程

橡胶/热塑性化合物.........干吸  5.8 m (19.0’) ,湿吸 9.5 m (31.0’)

特氟隆PTFE............干吸  4.9 m (16.0’) ,湿吸 9.5 m (31.0’)



【卫生级隔膜泵】威尔顿气动隔膜泵P1/SSPPP/TNU/TF/STF/0070优点

  • 无电火花,可以空运行,可自吸启动工作,无需复杂的控制,操作简单,自吸高度可达6M

  • 可通过选用泵体的外壳及隔膜的材质来输送不同特性的强酸、强碱、强有机溶剂液体介质

  • 无动密封,不污染物料,低剪切力,不易破坏物料结构

  • 可潜水,可移动,搬运方便,可作移动式泵使用

  • 无旋转性零件(或轴承),无机械轴封,无连接器,维修费用低

  • 可通过改变气量而改变输送速度

  • 可通过改变压力而改变输送高度

  • 可输送高稠,高粘度的液体介质

  • 可随时开关出口,不怕堵塞

  • 压力自动平衡(无须泄压阀)


1.适用化工行业中高、中、低各种粘度各种酸、碱及腐蚀性流体,苯,酮和酯类等各种溶剂的输送。由于用压缩空气作动力,流量、压力调整范围宽;

2.适用于易燃易爆环境各种流体的输送,因为气动隔膜泵在工作中不用电不产生电火花,不产生和积累热量;

3.适用于精细化工中各种贵重液体,高危害性,高腐蚀性等危险物料的输送,因为气动隔膜泵无动密封结构,与外界隔开,无物料泄漏;

4.适用于恶劣工作条件如油田,矿山,建筑工地的含固体颗粒的废水,无堵塞,无过载,无漏电之忧;
5.适用于作为轻便可移动场合下各种物料的输送,无需地基.占地小,安装简便经济;
6.适用于要求高纯、高洁净物料的输送,因为气动隔膜泵无需润滑,没有润滑剂污染物料之忧。如在
医药中间体及产品,实验室药剂等的输送;

7.适用于化学性质不稳定的流体输送,因为气动隔膜泵对物料的剪切力低,不破坏物料结构,如输送感光材料,絮凝体,结晶液;

8.具有自动批量泵送和计量功能;
9.适用于作为板框、厢式压滤机的进料泵;

10.广泛应用于造船厂,T系列船用气动隔膜泵,用于输送污水污油,因为气动隔膜泵具有较强的自吸能力和输送一定粘度的物料,自吸高度可达7米;

11、由于气动隔膜泵可能通过一定的颗粒,可以空转自吸、防爆等特点,广泛应用于煤矿井下,用来输送污水。


WILDEN隔膜技术

热塑性化合物(TPE)隔膜

聚氨酯:适用于非侵蚀性流体传输的一种非常好的普通隔膜。此种材质具有很好的柔韧性和耐用性,是WILDEN较为经济的一种隔膜。

WIL-FLEX:由Santoprene材料制成,是特氟隆PTFE廉价而优良的替代品,适用于酸性或腐蚀性流体的泵送,例如氢氧化钠,硫酸或盐酸等等。在性价方面与氯丁橡胶相比,此种材料具有的抗磨损性与耐用性。

SANIFLEX:由Hytrel材料制成,此种隔膜具有好的抗磨损性,柔韧性和耐用性。此种材料可用于食品工艺,也是一种优良的普通用途的隔膜。



特氟隆(PTFE)隔膜

PTFE:泵送高侵蚀性流体如香精香料,氯代烃类,酸,腐蚀性液体,酮及醋酸盐的上佳选择。WILDEN特氟隆PTFE隔膜具有很好的柔韧性。

WILDEN也提供特氟隆PTFE一体式活塞隔膜以保证物料泵送工艺。平滑的轮廓造型使得此种隔膜成为食品卫生行业及纯净流体泵送领域应用的上佳选择。



ULTRA-FLEX隔膜

寿命长

隔膜表面有凸出的缠绕式加强筋,独特的设计以均衡并减少隔膜受力面的压力。

可选材质:氯丁橡胶,丁腈橡胶,三元橡胶(EPDM),氟化橡胶。



橡胶隔膜

氯丁橡胶:一种上佳的普通用途的隔膜,适用于非侵蚀性流体泵送领域,例如污水处理,井水或海水。具有很好的柔韧性,经济且耐用。

丁腈橡胶:泵送石油及油类流体的上佳选择,例如含铅汽油,柴油,液压油,煤油,松脂油及机油等等。

三元橡胶(EPDM):低温流体泵送的上佳选择。也可选作泵送稀酸或低腐蚀性的流体。

氟化橡胶:高温流体泵送的上佳选择。也可用作泵送侵蚀性的液体。例如香精,氯代烃类及高侵蚀性的酸等。特氟隆PTFE一般用于输送一些侵蚀性的流体。因为其柔韧性更优于氟化橡胶。但当应用特氟隆PTFE不能达到所要求的吸程范围时,氟化橡胶将是泵送高侵蚀性流体的更佳选择。


WILDEN气动隔膜泵各种隔膜材质的耐温范围:

材质:氯丁橡胶      -17.7°C —— 93.3°C   (0°F—200°F)

材质:丁腈橡胶      -12.2°C —— 82.2°C   (10°F—180°F)

材质:三元橡胶      -51.1°C —— 137.8°C   (-60°F—280°F)

材质:氟化橡胶      -40°C —— 176.7°C   (-40°F—350°F)

材质:Wil-Flex?     -40°C —— 107.2°C   (-40°F—225°F)

材质:Saniflex?     -28.9°C ——104.4°C   (-20°F—220°F)

材质:聚氨酯         -12.2°C——65.6°C   (10°F—150°F)

材质:特氟隆PTFE   4.4°C ——104.4°C  (40°F—220°F)
