[NEPTUNE计量泵]海王星隔膜计量泵NPBG0120PQ1MBN

作者:管理员  发布时间:2021年12月22日 联系方式:021-64890289 浏览次数:5852

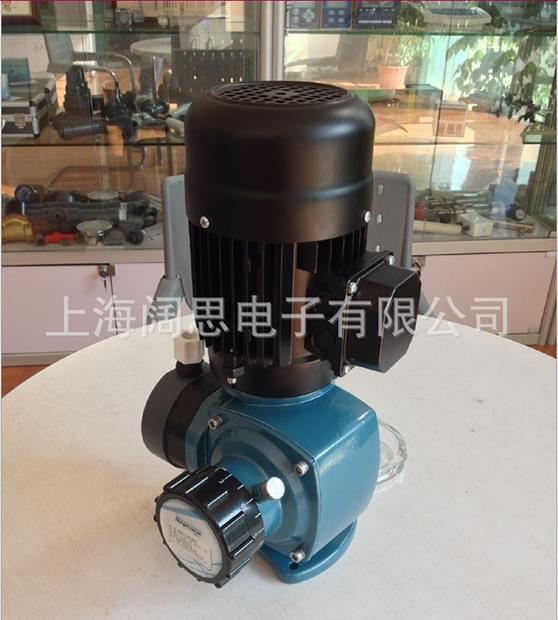

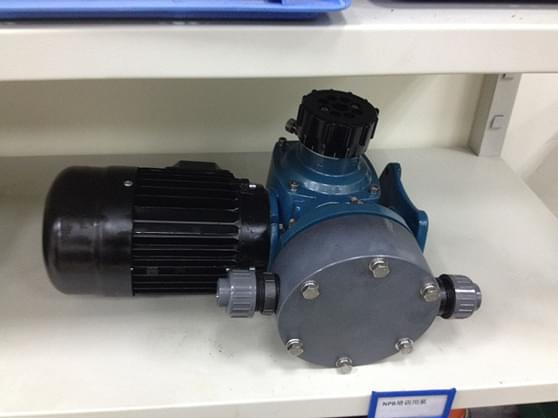

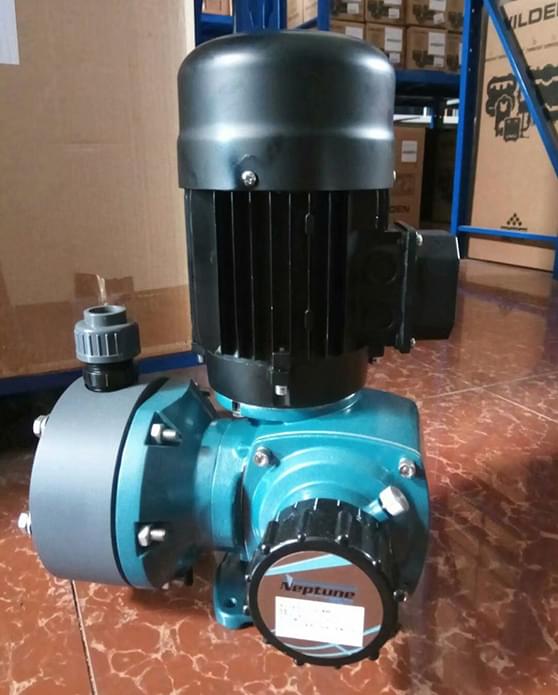

型号:NPBG0120PQ1MBN海王星机械隔膜式计量泵

[NEPTUNE计量泵]海王星隔膜计量泵NPBG0120PQ1MBN



1516954112194023-1 (1).jpg









[NEPTUNE计量泵]海王星隔膜计量泵优点特性

NPA/NPB系列机械隔膜计量泵是往复式化合物投加泵,输送流量达500L/hr,压力达12bBar,这种泵的特点是机械驱动隔膜.冲程调节机构基于可调偏心机构的工作原理.这种设计显著地减小了压力和流量的脉冲程度.在10%-100%的流量范围内,稳态精度为额定流量的±2%.



[NEPTUNE计量泵]海王星隔膜计量泵液力端产品特性
• 流量范围大:2200L/h - 2800L/h
• 过流材质:PVC,PVDF, 316SS
• 处理挥发性化学品时性能优良
• 自吸高度超过6米(20ft)
• 标准计量泵可以输送水样澄清介质至粘度达到2,500cPs的介质
• 特殊设计阀座,可保证泵运行与停止状态,可保证阀座无泄露
• 多种专业应用液力端设计:高粘、浆料、浓硫酸、次氯酸钠等
• 自清洗单向阀结构



[NEPTUNE计量泵]海王星隔膜计量泵动力端产品特性
• 可变偏心调节机构,流量脉动小,运行平稳
• 多种动力端配置,结构合理,满足用户特殊需求
• 高强度蜗轮蜗杆设计结构,寿命,可靠性高
• 多种电机配置可供选择,可配置IEC电机或者NEMA电机
• 电机选项可包括防爆、可清洗及变频电机供客户指定选择



[NEPTUNE计量泵]海王星隔膜计量泵流量调节方式
手动调节:手柄调节冲程长度
• 泵运行和停机状态,均可实现从0-100%流量调节S
• 小调节刻度可达1/1000
电动冲程调节模块:接收和输出内部和外部信号,按照冲程长度比者流量比
例进行流量调节
• 驱动电源:220V-50Hz-单相电源
• 输入信号:4-20mA模拟量信号
• 输出信号:4-20mA/1-5V模拟量信号



[NEPTUNE计量泵]海王星隔膜计量泵变频控制器

通过对电机运行频率调节实现冲程速度的调节
• 供电电源:220V-50Hz-单相电源/380V-50Hz-三相电源
• 输出信号:4-20mA模拟量信号


机械隔膜计量泵的安装及注意事项

1.泵出厂前未注油,次使用时,请把随货里随带的润滑油注入,油加到泵左侧油窗一半为宜。后期保养更换可选择尾号为EP320的任何一种蜗轮蜗杆油。



2.将电机与电源连接,检测电机的转动方向,电机上有一个箭头标出了电机的正确转动方向。切勿空泵运行(非常重要!!!),电机要接地,电源电压要稳定。不能缺相,否则电机将被烧毁。



3.吸液管尽量短和直,避免弯头,1.5米之内为理想吸程。



4.出口管的最大承压不大于泵铭牌上的最大额定压力。



5.初次使用1500小时后,应更换润滑油,以后运行4000小时,更换一次。



机械隔膜计量泵故障排除及拆卸

1.泵能运行但是不出液: 排查管道有无堵塞,清洗进出口单向阀,膜片是否破损变形



2.流量小:吸入过滤器和吸入管道堵塞,吸入端位置过高,流体粘度过高阀太脏或有损坏,吸入管直径过小,出口压力过高,冲程长度设定错误



3.泵头支撑孔漏油:检查油封



4.通电不运行: 电机损坏或齿轮箱磨损卡死



机械隔膜计量泵其他注意事项



1.流量调节钮大致数据:从0%到100%的变化是通过顺时针调节冲程旋钮来实现的,每转一圈代表最大流量的四分之一



2.拆卸隔膜前必须将冲程旋钮调到零位。隔膜的拧紧力矩为5-6牛米。安装好隔膜后,必须把冲程旋钮调100%.
