232.35.63型波登管压力表 安全型不锈钢压力表

波登管压力表

VCR兼容型过程接头，安全型

型号232.35

应用

■ 具有更高安全要求的应用

■ 适用于气体和液体、腐蚀性介质以及腐蚀性环境中，满足高纯应用的严苛要求

■ 半导体和平板显示屏产业

■ 气体输配系统、医用气体、连接应用

功能特性

■ 带实心隔板设计（符合EN 837-1操作安全性要求）的安全压力表

■ 兼容VCR®的表面密封接头

■ 氦泄漏试验

■ 电抛光外壳（可选）

描述

设计：符合EN 837-1标准

标称尺寸 (mm)：63

准确度等级：1.6

量程：0 ... 0.1至0 ... 40 MPa（0 ... 15至0 ... 6,000 psi）

或所有其他同等负压量程或正压和负压量程

压力限值

静压：3/4 x满量程值

动压：2/3 x满量程值

瞬时过压：满量程值

允许温度

环境温度：-40 ... +60 °C

介质温度：大为+100℃

温度效应

当测量系统的温度在参考温度 (+20℃) 附近波动时：大变化为量程的±0.4 %/10 K

防护等级

IP 54，符合EN 60529 / lEC 60529标准

标准型

过程连接

316L不锈钢

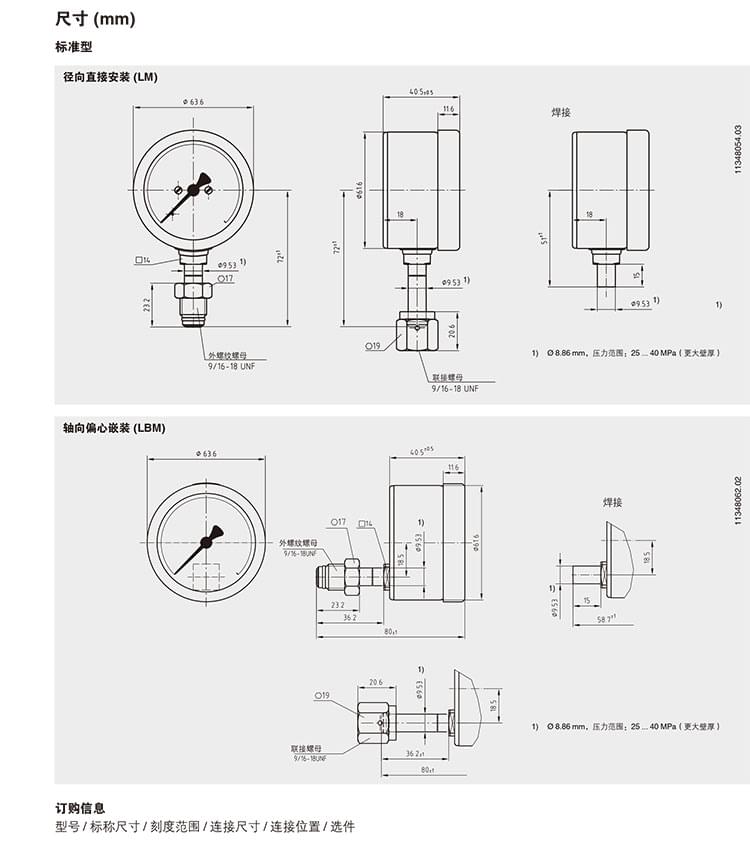

径向直接安装 (LM) 或轴向偏心嵌装 (BM)

■ VCR®兼容的过程连接（可选）：

- 带管接螺母

- 带外螺纹螺母

- 外螺纹9/16-18 UNF（固定式）

■ 焊接

压力元件

316L不锈钢

< 10 MPa：C型

≥ 10 MPa：螺旋型

泄漏测试：泄漏率≤ 10-10 kPa • l / s

测试方法：氦质谱法

机芯

不锈钢

表盘

铝，白色，带指针止动销

黑色/红色印字，双量程 (psi/MPa)

指针

铝，黑色

外壳

不锈钢，带隔爆板（实心前面板）和泄压后盖，刻度范围：≤ 0 ... 1.6 MPa（轴向安装），表壳带通气阀

表窗

聚碳酸酯

罩圈

卡口环，不锈钢

清洁

可清洁，适合氧气应用

选件

■ 其它过程连接

■ 密封（910.17型，详情请参见数据资料AC 09.08）

■ 电抛光外壳

■ 更高准确度等级：1.0级

■ 面板安装法兰，不锈钢，电抛光（适合轴向安装连接）

■ 开关接点

- 磁助式电接点（821型）

- 电感式电接点（831型）

- 电子式电接点（830 E型）

- 磁簧式电接点（851型）
