型号:232.36/233.36

不锈钢安全型压力表.232.36/233.36系列 EN837-1高过压保护压力变送器



波登管压力表

不锈钢,安全型,高过压保护

型号232.36/233.36



应用

 特别适用于偶尔和瞬间过压至4倍的测量范围

 提高了针对人员的安全保护技术

 在强的动态的压力载荷和振动时壳体充液 1)

 用于测量腐蚀性的,不粘滞的和不结晶的气体和液体介质的压力,也适合在周围环境腐蚀性很强的场合

 应用于过程控制工业:化工厂,石油化学,发电厂,矿山,石油勘探平台,环保区域,机械制造和一般设备制造



功能特性

 高强的承载能力,过压范围在刻度盘上显示出来

 根据要求和按EN 837-1检验标准带有安全隔爆层

 整体全CrNi-不锈钢



描述

制造结构

EN 837-1标准,坚固安全制造型

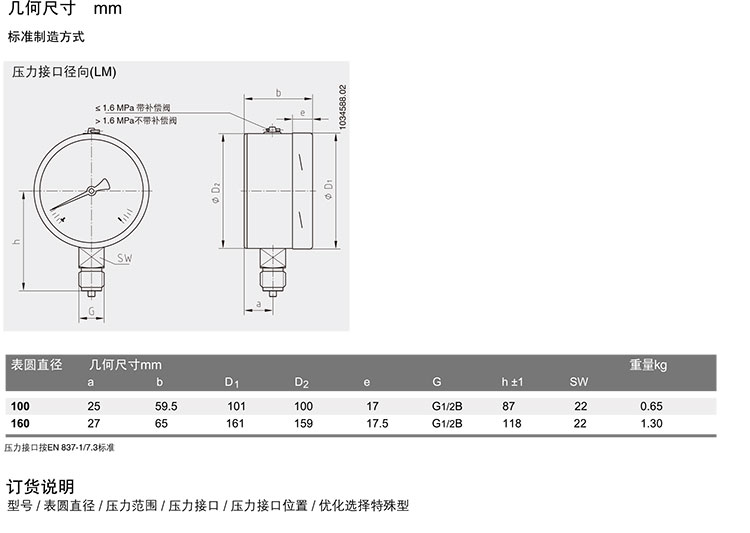

表圆直径

100mm,160mm



测量范围和过压范围

测量范围MPa

过压范围至...MPa

-0.1...0

0.3

0...0.06

0.25

0...0.1

0.4

0...0.16

0.6

0...0.25

1

0..0.4

1.6

0...0.6

2.5

0...1

4

0...1.6

6

0...2.5

8

0...4

10

1)233.36型



精度等级

测量范围:精度1.0

测量范围:终值用三角形标记



工作压力

静压:满量程

动压:0.9x满量程

瞬压:过压范围



容许使用温度

环境温度:-40 ... +60 °C 当表壳不充液的情况

-20 ... +60 °C 当表壳充甘油的情况 1)

介质温度: 高 +200 °C当表壳不充液的情况

+100 °C当表壳充液的情况 1)





温度性能:当测量系统的温度在参考温度 (+20) 附近波动时,大变化为量程的±0.4 %/10 K



防护等级:IP65符合EN 60529 / lEC 60529标准



标准型结构

压力接口

316L不锈钢,径向安装(LM

G ½ B (公螺母), 22 mm 凸台



测量敏感元件

CrNi-不锈钢316L



传动机芯

CrNi-不锈钢



表盘

铝,白底黑字刻度

过压范围黑色扇形框的部分



指针

铝,黑色



表壳

CrNi-不锈钢,带有安全隔爆层(坚固的前面)和安全卸压后盖



表玻璃

多层安全表玻璃



玻璃镶嵌环

卡口环,CrNi-不锈钢



填充的液体(针对233.36型)

甘油99.7%

(对于量程≤0...0.25MPa,使用86.5%的甘油)



优化选择特殊型

 其他的过程连接

 密封件(910.17型,请见数据资料AC 09.08)

 化学密封安装参看化学密封参考样本

 其他的测量范围,例如:-0.1...0.15 MPa

 CrNi-不锈钢前带边或CrNi-不锈钢前带边抛光

 环境温度-40°C:充硅油

 防护等级IP66/IP67

 接点开关(只适用于NS100,数据资料AC 08.01
