[APURE液位计]耐高温高压磁翻板液位计

UHZ磁翻板液位计

一、磁翻板液位计-耐高温高压UHZ系列磁翻板液位计产品概述

UHZ磁翻板液位指示器是安装在桶槽外侧或顶部，用以指示和控制桶槽内液位高度的一种现场指示及控制的仪表，指示器由磁性色片组成，当本体管内的磁性浮球随液位上升时，磁性色片由于磁场的作用发生翻转，颜色由红色变为白色或由白色变为红色，即可显示液位高度，实现就地显示。根据用户需要，在本体管上配4-20mA远传信号变送器可实现远距离检测、指示、记录与控制，配上液位报警、控制开关，可实现液位或界位的上下线报警和控制，还可安装数字液位显示器等。磁翻板液位指示器适用于开放或封闭压力容器内的液位或界面测量。高温、高压、低密度特殊浮子的设计，不锈钢SUS304或 SUS316L特氟龙 PTFE、聚丙烯PP等防腐材料的选用及优良技术的应用，可以保证产品适用于任何现场需求。本体管下端密封形式可根据需要加装排污阀，各种特殊规格可接受定制。

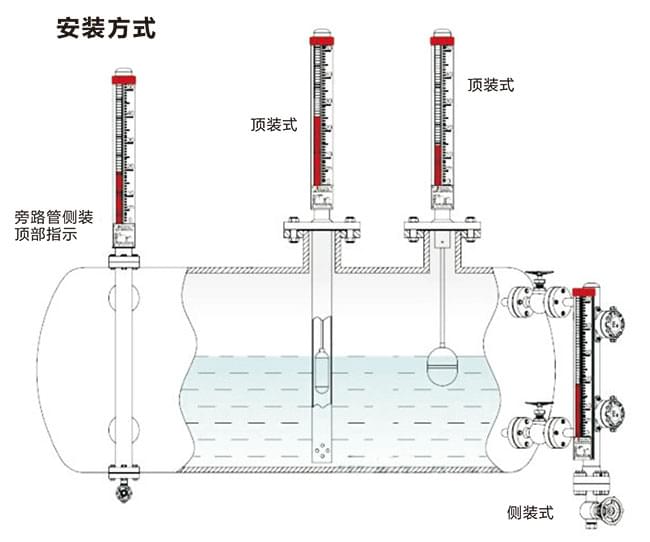

                                                       图一：侧装                                                                  图二：顶装

            四、磁翻板液位计-耐高温高压UHZ系列磁翻板液位计产品特点

五、磁翻板液位计-耐高温高压UHZ系列磁翻板液位计安装、使用与维修

○ ⑴ 液位计垂直安装，偏差 ≤3mm。

○ ⑵ 液位计测量范围超过 4.5米时，在上下法兰中间应增设中间支撑。

○ ⑶ 筒体保持 100mm距离内不能有吸磁性材料。

○ ⑷ 浮子装入筒体时，切勿将浮标上下颠倒（磁性端在上）。

○ ⑸ 仔细检查各连接处螺栓是否上紧之后仪表即可投入使用。

○ ⑹ 保温型液位计除按以上要求安装外，还连接冷却或加热系统。

○ ⑺ 地下型液位计先把导管安装在地下容器内，再把连接好的浮标、浮球、连杆装入导管，然后安装上半部。
