明渠流量计常用巴歇尔槽（马歇尔槽Parshall）尺寸

作者：程炎       发布时间：2020-04-03 15:44:09 联系电话：18217136419 浏览次数：8000

材质

8mm厚的玻璃纤维不饱和聚酯复合材料（玻璃钢）。 流量越大，相应增加壁厚。



注意事项

内部尺寸准确。内表面光滑、平整。

j的尺寸与渠道安装有关，请用户根据现场情况而定。

巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。

巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。

巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。（参见下图）

巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。






序号

流量范围（吨/小时）

适用渠道mm

水位范围（mm）

临界

淹没度%

Q（min）

Q（max）

>宽×高

h（min）

h（max）

1

0.3

19.4

>200×250

15

210

0.5

2

0.6

47.5

>250×300

15

240

0.5

3

2.8

115.6

>300×600

30

330

0.5

4

5.4

399.6

>450×800

30

450

0.6

5

9.0

903.6

>600×1000

30

600

0.6

6

12.6

1440.0

>1000×1200

30

750

0.6

7

16.2

2268.0

>1200×1200

30

750

0.6

8

45.0

3060.0

>1400×1200

50

750

0.6

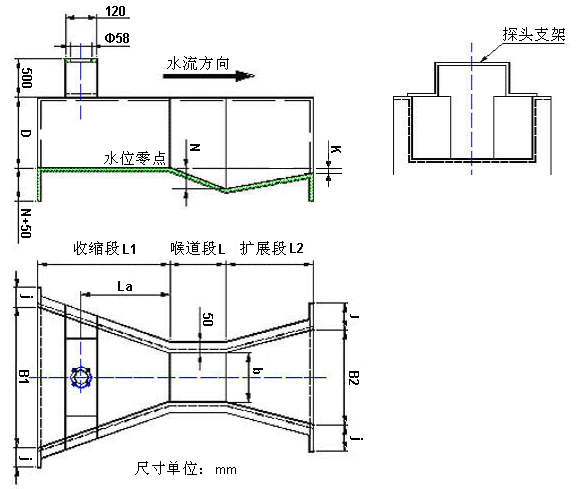

常用型号规格明渠流量计安装尺寸（单位：mm）

序号

喉道段

收缩段

扩散段

墙高

流量参数

b

L

N

B1

L1

La

B2

L2

K

D

C

n

1

25

76

29

167

356

237

93

203

19

230

217

1.550

2

51

114

43

214

406

271

135

254

22

260

435

1.550

3

76

152

57

259

457

305

178

305

25

460

638

1.550

4

152

305

114

400

610

407

394

610

76

610

1372

1.540

5

228

305

114

575

864

576

381

457

76

770

1927

1.530

6

300

600

230

780

1350

902

600

920

80

800

2444

1.521

7

450

600

230

840

1425

948

750

920

80

950

3737

1.537

8

600

600

230

1020

1500

1000

900

920

80

950

5051

1.548
